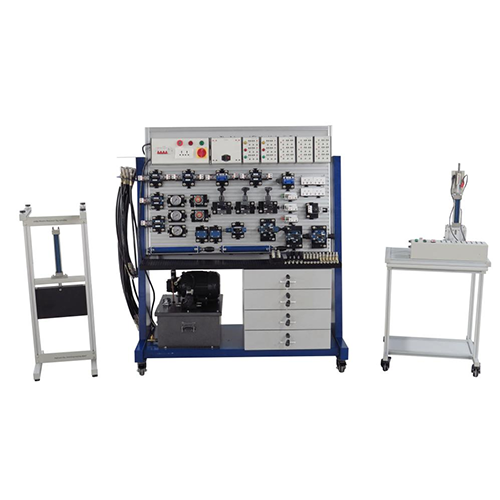

MR118M Thiết bị huấn luyện điện thủy lực tiên tiến, thiết bị giáo dục, thiết bị trình diễn, thiết bị đào tạo thủy lực. 1 Tổng quan sản phẩm 1.1 Tổng quan Thiết bị huấn luyện thủy lực này sử dụng thiết kế bảng điều khiển vận hành cấu trúc mở theo yêu cầu của chương trình giảng dạy về điều khiển khí nén, điện và thủy lực của ngành cơ điện tử tại các trường cao đẳng và đại học, kết hợp với ưu điểm của thiết bị thí nghiệm điều khiển rơle khí nén và điều khiển rơle thủy lực. Các thành phần thủy lực khác nhau có thể được lắp đặt linh hoạt trên bảng điều khiển vận hành, và tất cả các khớp nối đều sử dụng khớp nối nhanh đóng mở ở cả hai đầu, giải quyết vấn đề rò rỉ dầu trong mạch thủy lực, tiện lợi và bền bỉ, giảm tổn thất và cũng có lợi cho việc duy trì vệ sinh môi trường. Tất cả các thành phần có thể được kết hợp ngẫu nhiên để tạo thành một hệ thống thủy lực với các chức năng nhất định, rất thiết thực. 1.2 Đặc điểm (1) Thiết bị được cấu tạo từ khung thép tấm cường độ cao, đẹp và bền. Phần đáy được trang bị bánh xe đa năng, có thể di chuyển thuận tiện; được trang bị tủ đựng dụng cụ và thiết bị, và trạm thủy lực được tích hợp ở phần dưới của thiết bị; các khối van thủy lực khác nhau được cố định. Tấm đế sử dụng cấu hình tấm đế đặc biệt, và khoảng cách rãnh của tấm là 25mm, giúp dễ dàng lắp đặt và tháo gỡ các linh kiện khác nhau; phần trên được bố trí các hộp treo điều khiển điện, tổng thể nhỏ gọn.
2 Thông số hiệu năng (1) Nguồn điện đầu vào: AC380V (2) Kích thước bàn thử nghiệm khoảng: 1650 (dài) × 700 (rộng) × 1800 (cao) (3) Kích thước tấm hợp kim nhôm: 1200 (dài) × 750 (rộng) (4) Khoảng cách rãnh: 25mm (5) Thông số kỹ thuật: Tủ: 1 (6) Cấu trúc mặt bàn: 1 (7) Bánh xe đa năng: 4 3. Cấu tạo sản phẩm 3.1 Bộ điều khiển điện Hộp treo công tắc điều khiển chính Nguồn điện DC24V Hộp treo rơle Hộp treo nút bấm 3.2 Bục huấn luyện 3.3 Các bộ phận thủy lực (1) Van an toàn tác động trực tiếp DBDH6P10B/100 (2) Van điện từ ba vị trí bốn chiều (E) 4WE6E-6X/ED24 (3) Van điện từ ba vị trí bốn chiều (G) 4WE6G-6X/ED24 (4) Van điện từ ba vị trí bốn chiều (H) 4WE6H-6X/ED24 (5) Van điện từ ba vị trí bốn chiều (J) 4WE6J-6X/ED24 (6) Van hành trình 4WMR6D50B (7) Van đảo chiều điện từ hai vị trí bốn chiều (8) Van điều khiển tốc độ 2FRM5-31B/10Q (9) Van an toàn dẫn hướng DB10-1-50B/100 (10) Van điều khiển trình tự DZ10-1-30B/210M (11) Van kiểm tra điều khiển thủy lực SV6P2-60B (12) Van giảm áp vận hành bằng khí nén DR10-1-50B/200Y (13) Công tắc áp suất HED40P15B/100LZ14S (14) Van đảo chiều thủ công 4WMM6D50B (15) Đồng hồ đo áp suất Glycerin (16) Van tách dầu nhanh (17) Van ba chiều, năm chiều và một chiều (18) Ống dẫn (19) Trạm bơm thủy lực (20) Xi lanh thủy lực (21) Cảm biến cảm ứng (22) Cảm biến quang điện (23) Cảm biến điện dung (24) Công tắc giới hạn (25) Mô-đun đảo chiều kéo giãn (26) Xử lý thủy lực Mô-đun 1. Xi lanh đẩy 2. Cảm biến đột dập 3. Đai ốc điều chỉnh hành trình dập 4. Xi lanh dập 5. Mô-đun điều khiển 4. Nội dung thí nghiệm: Thí nghiệm 1. Mạch đảo chiều của van đảo chiều bằng tay Thí nghiệm 2. Mạch đảo chiều của van đảo chiều điện từ loại H Thí nghiệm 3. Mạch đảo chiều của van đảo chiều điện từ loại M Thí nghiệm 4. Mạch đảo chiều của van đảo chiều điện từ loại Y Thí nghiệm 5. Mạch đảo chiều của van đảo chiều điện từ loại O Thí nghiệm 6. Van điện từ điều khiển một điểm bốn chiều hai vị trí Thí nghiệm 7. Cách sử dụng rơle áp suất Thí nghiệm 8. Cảm biến cảm ứng Thí nghiệm 9. Cảm biến quang điện Thí nghiệm 10. Cảm biến điện dung Thí nghiệm 11. Nguyên lý hoạt động của van điều khiển tốc độ Thí nghiệm 12. Nguyên lý hoạt động của van kiểm tra điều khiển thủy lực Thí nghiệm 13. Nguyên lý hoạt động của van giảm áp dẫn hướng Thí nghiệm 14. Nguyên lý hoạt động của van giảm áp tác động trực tiếp van Thí nghiệm 15 Nguyên lý hoạt động của van giảm áp điều khiển bằng khí nén Thí nghiệm 16 Nguyên lý hoạt động của van tuần tự điều khiển bằng khí nén
