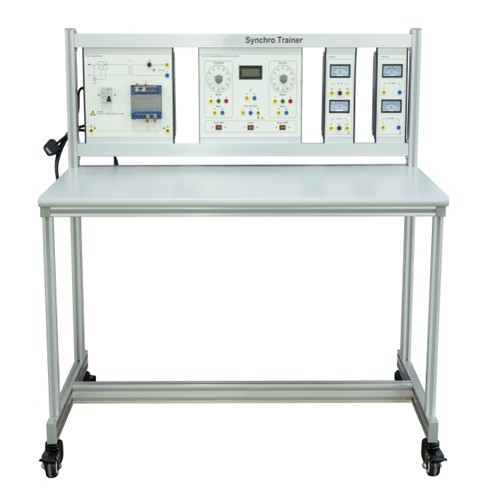

MR485E Thiết bị đào tạo nghề Synchro Trainer, thiết bị trình diễn, thiết bị phòng thí nghiệm điện. 1. Giới thiệu thiết bị 1.1 Tổng quan Thiết bị huấn luyện đồng bộ chủ yếu bao gồm một mô-đun nguồn, một mô-đun máy tự căn chỉnh (bộ phát tự căn chỉnh + bộ thu tự căn chỉnh + máy biến áp tự căn chỉnh), một mô-đun điện áp và một mô-đun dòng điện. Mô-đun máy tự căn chỉnh (bộ phát tự căn chỉnh + bộ thu tự căn chỉnh + máy biến áp tự căn chỉnh) là một hệ thống trình diễn độc lập đa chức năng, có thể được sử dụng để nghiên cứu và trình diễn các nguyên lý và nguyên tắc hoạt động của bộ phát và bộ thu đồng bộ AC, và để nắm vững các nguyên lý điều khiển và phương pháp điều khiển của nó, nhằm bồi dưỡng kiến thức và kỹ năng tương ứng cho sinh viên. 1.2 Đặc điểm (1) Cần sử dụng hai hoặc cả hai cùng một lúc. (2) Khi sử dụng hai hoặc cả hai cùng một lúc, không có kết nối cơ học với nhau, chỉ có kết nối điện. (3) Máy tự căn chỉnh không tiếp xúc an toàn và đáng tin cậy trong vận hành, có tuổi thọ cao và đáng tin cậy hơn trong môi trường thiếu bảo trì và trong bất kỳ hệ thống nào chịu va đập và rung động. (4) Bục huấn luyện được làm bằng các thanh nhôm định hình công nghiệp để đảm bảo độ ổn định; các bánh xe đa năng phía dưới được trang bị phanh, có thể di chuyển và định vị linh hoạt. Bục huấn luyện an toàn khi vận hành (nhiều biện pháp bảo vệ an toàn cho người và thiết bị), tiêu chuẩn hóa, linh hoạt, chắc chắn, bền bỉ, đẹp và hiện đại. (5) Các mạch và thiết bị thí nghiệm được cấu hình đầy đủ và có thể được sử dụng kết hợp để hoàn thiện nội dung huấn luyện thực hành cho nhiều đối tượng khác nhau. (6) Bục huấn luyện có hệ thống bảo vệ an toàn tốt. 2. Thông số kỹ thuật Nguồn điện đầu vào: Một chiều 230V±10%, 50Hz Trọng lượng: 78KG Kích thước: 1240x720x1290mm Độ cao không quá 1000m Nhiệt độ môi trường -40℃～+55℃ (độ ẩm 60%-70%) Độ ẩm tương đối 95%±3% (nhiệt độ không khí 20±5%) 3. Danh sách linh kiện và giới thiệu chi tiết 3.1 Phần chính STT Tên 1 Khung chính 2 Bảng điều khiển 3 Mô-đun thí nghiệm 4 Bánh xe vạn năng 3.2 Phần mô-đun thí nghiệm STT Tên 1 Cầu dao 2 Biến áp cách ly hạ áp 3 Bộ phát đồng bộ (bộ phát máy tự căn chỉnh) 4 Mô-đun tín hiệu truyền 5 Vôn kế kỹ thuật số AC 6 Ampe kế tương tự AC 7 Vôn kế tương tự AC 8 Công tắc gạt SW1 9 Công tắc gạt SW2 10 Công tắc gạt nguồn 11 Đầu nối 12 Bộ xoay Công tắc 3.3 Danh sách cấu hình thiết bị STT Tên Số lượng Linh kiện 1 Bàn đào tạo 1 Linh kiện 2 Bánh xe vạn năng 4 Linh kiện 3 Cầu dao 1 Linh kiện 4 Máy biến áp cách ly hạ áp 1 Linh kiện 5 Công tắc gạt 3 Linh kiện 6 Vôn kế tương tự AC 1 Linh kiện 7 Vôn kế kỹ thuật số AC 1 Linh kiện 8 Ampe kế tương tự AC 1 Linh kiện 9 Mô-đun truyền tín hiệu đồng bộ (bộ truyền tín hiệu máy tự căn chỉnh) 1 Linh kiện 10 Mô-đun thu tín hiệu đồng bộ (máy tự căn chỉnh) bộ thu) 1 Bộ phận 11 Công tắc xoay 2 Bộ phận 12 Đầu nối 29 3.4 Phụ kiện STT Tên Số lượng 1 Cáp kết nối an toàn K4 (vàng) 10 2 Cáp kết nối an toàn K4 (đỏ) 10 3 Cáp kết nối an toàn K4 (xanh dương) 10 4 Cáp kết nối an toàn K4 (xanh lá) 10 5 Cáp kết nối an toàn K4 (đôi) 10 6 Cầu chì (2A) 5 7 cầu chì (5A) 5 4. Danh sách thí nghiệm Thí nghiệm 1 Giới thiệu về máy tự cân bằng Thí nghiệm 2 Phân tích hệ thống truyền động đồng bộ Thí nghiệm 3 Đo điện áp của máy phát đồng bộ và máy thu đồng bộ tại các thời điểm khác nhau Thí nghiệm 4 Phân tích sự tương đồng giữa máy phát và máy thu đồng bộ và ghép pha Thí nghiệm 5 Phân tích sự khác biệt giữa máy phát và máy thu đồng bộ và ghép pha Thí nghiệm 6 Dòng điện của các tải khác nhau trong mạch Thí nghiệm 7 Điều khiển tốc độ động cơ và phân tích chiều tiến và chiều lùi Thí nghiệm 8 Nguyên lý điều khiển của hệ thống điều khiển vòng kín
