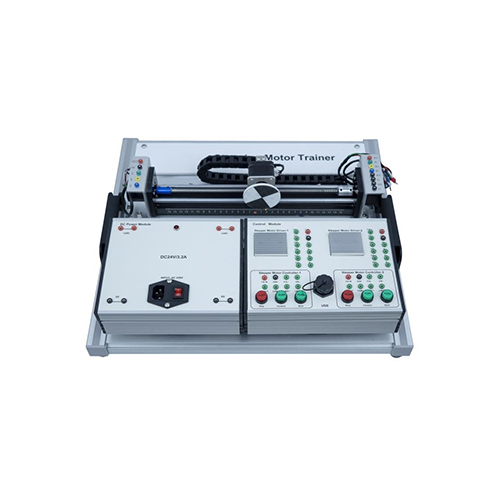

MR483E Thiết bị huấn luyện động cơ bước, thiết bị giáo dục, thiết bị đào tạo công nghiệp, máy móc điện. I. Tổng quan sản phẩm 1.2 Tổng quan Bàn thực hành động cơ bước được thiết kế để giúp sinh viên và công nhân điện hiểu và học kiến thức lý thuyết cũng như các thao tác thực hành liên quan đến hệ thống điều khiển và hệ thống thực thi động cơ bước. Bàn thực hành động cơ bước chủ yếu gồm ba phần, đó là mô-đun nguồn DC, mô-đun điều khiển động cơ bước và bệ thực hành vít ren kép cho động cơ bước. 1.3 Đặc điểm 1. Bàn thực hành động cơ bước được làm bằng vật liệu kim loại chất lượng cao. Nó có đặc điểm chịu tải cao và chống ăn mòn. 2. Bệ thực hành động cơ bước áp dụng khái niệm thiết kế mô-đun và có các đặc điểm đáng tin cậy hơn, đẹp hơn, khả năng di chuyển thuận tiện hơn và nguyên lý điều khiển động cơ bước rõ ràng hơn. 3. Bản thân bàn thực hành động cơ bước có thể được sử dụng như một mô-đun và có thể được điều khiển bởi mô-đun điều khiển PLC (tự cấu hình), cho phép bạn khám phá và tìm hiểu thêm các phương pháp điều khiển động cơ bước. II. Thông số hiệu suất Nguồn điện đầu vào: một pha 220~240V 50/60Hz Kích thước: 500mm*450mm*180mm Trọng lượng: < 100kg Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃ Độ ẩm tương đối <85% (25℃) III. Danh sách linh kiện và giới thiệu chi tiết 3.1 Các bộ phận chính: STT Tên 1 Đế nền tảng huấn luyện động cơ bước 2 Bộ mã hóa động cơ bước 3 Hộp treo mô-đun nguồn DC 4 Động cơ bước 5 Ốc vít 6 Hộp treo mô-đun điều khiển động cơ bước 3.2 Các bộ phận hộp nguồn STT Tên 1 Đèn báo nguồn 2 Cổng K2 nguồn DC24V 3 Cổng K2 nguồn DC0V 4 Cổng và công tắc nguồn AC220V 5 Mô-đun điều khiển động cơ bước 6 Mô-đun điều khiển mạch động cơ bước 7 Cổng giao tiếp USB 3.3 Danh sách cấu hình thiết bị STT TênSố lượng Linh kiện 1 Hộp treo mô-đun điều khiển nguồn 1 Linh kiện 2 Hộp treo mô-đun điều khiển động cơ bước 1 Linh kiện 3 Động cơ bước 2 Linh kiện 4 Ốc vít 1 Linh kiện 5 Bộ giới hạn 2 Linh kiện 6 Nút công tắc nguồn 6 Linh kiện 7 Cổng giao tiếp USB 1 3.4 Phụ kiện STT Tên Số lượng 1 Dây điện màu đỏ 2mm 4 2 Dây điện màu đen 2mm 15 3 Dây điện màu xanh lá cây 2mm 20 4 Dây nối dài nguồn điện 1 5 Cáp giao tiếp USB 1 6 Đĩa CD phần mềm giám sát 1 7 Cầu chì 3 8 Vỏ chống bụi 1 IV. Danh sách thí nghiệm Thí nghiệm 1: Trình bày thí nghiệm giới thiệu cổng điện của bàn huấn luyện động cơ bước Thí nghiệm 2: Trình bày thí nghiệm đấu dây mạch điện của bàn huấn luyện động cơ bước Thí nghiệm 3: Trình bày thí nghiệm giám sát phần mềm của nền tảng huấn luyện động cơ bước Thí nghiệm 4: Trình bày thí nghiệm quay thuận của động cơ bước trên nền tảng huấn luyện động cơ bước Thí nghiệm 5: Trình bày thí nghiệm đảo chiều của động cơ bước trên nền tảng huấn luyện động cơ bước
