Name: Giá đỡ dụng cụ thực hành thí nghiệm trong khóa học Mạng phân phối điện của hệ thống cung cấp điện với MPMS. Thiết bị giáo dục, thiết bị đào tạo, thiết bị phòng thí nghiệm điện.
Brand: MY SHOP
SKU: MR457E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR457E Giá đỡ dụng cụ thực hành thí nghiệm trong khóa học Mạng phân phối điện của hệ thống cung cấp điện với MPMS. Thiết bị giáo dục, thiết bị đào tạo, thiết bị phòng thí nghiệm điện.
Mô tả
Giá thí nghiệm được thiết kế để thực hiện các thí nghiệm trong trường đại học và các cơ sở giáo dục kỹ thuật trung cấp phục vụ cho việc học các môn “Cung cấp điện cho các doanh nghiệp công nghiệp”, “Hệ thống và mạng điện”, v.v.
Đối tượng nghiên cứu là mô hình đường dây truyền tải được đặt trên tải cảm kháng chủ động với khả năng bổ sung các đầu nối cân bằng.

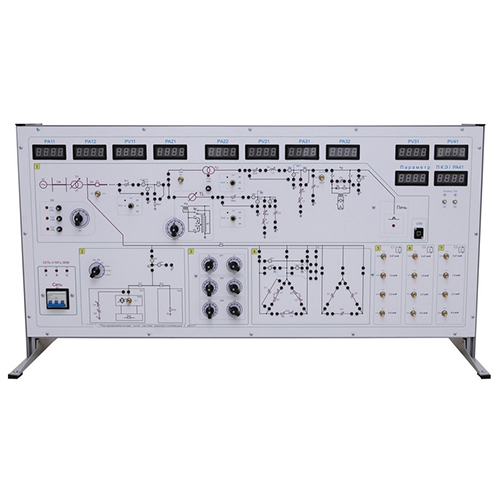

Về cấu trúc, giá thí nghiệm bao gồm một thân máy trong đó lắp đặt một phần thiết bị điện, hệ thống đo lường vi xử lý, bảng điều khiển phía trước và mặt bàn tích hợp.
Thân máy chứa:
máy biến áp hạ áp;
bộ điều chỉnh điện áp thyristor (TVR);
khối điện trở tải;
khối tụ điện;
bóng điều chỉnh điện áp;
khối đèn sợi đốt 220V, 15W, 15 bóng;
máy biến áp tự ngẫu công suất dựa trên OCM1-0.1;
mô-đun hệ thống đo lường vi xử lý.
Mô-đun hệ thống đo lường vi xử lý cho phép đo đa kênh ở cả ba pha với hiển thị các giá trị dòng điện và điện áp đo được trên các chỉ báo kỹ thuật số. Tập hợp các thông số đo được đủ để nghiên cứu hiệu quả các quá trình trong hệ thống điện mà không cần kết nối thiết bị với máy tính.
Việc kết nối máy tính với thiết bị (USB) và sử dụng phần mềm được cung cấp cho phép hiển thị đồ thị dao động dòng điện và điện áp ở mỗi trong ba pha trong cả quá trình tĩnh và quá trình chuyển tiếp. Hoạt động này giúp nâng cao đáng kể chất lượng kiến thức thu được trong quá trình thực hiện công việc thí nghiệm.
Bảng điều khiển phía trước hiển thị các mạch điện của các đối tượng đang nghiên cứu. Tất cả các mạch được hiển thị trên bảng điều khiển được chia thành các nhóm theo chủ đề nghiên cứu. Các ổ cắm, thiết bị hiển thị kỹ thuật số, thiết bị chuyển mạch và các bộ điều khiển cho phép thay đổi các thông số hoạt động được gắn trên bảng điều khiển.
Các bộ điều khiển trên bảng điều khiển phía trước của thiết bị bao gồm:
công tắc của khối đèn sợi đốt (tải) cho phép thiết lập các chế độ hoạt động khác nhau của mạch ba pha;

Công tắc chuyển mạch hộp điện dung cho phép thay đổi điện dung từ 0 đến 31 microfarad với bước tăng 1 microfarad;
Điều chỉnh điện trở TVR của biến trở;
Điều chỉnh điện trở TVR của biến trở.
Lắp ráp mạch của đối tượng nghiên cứu bằng cách sử dụng các dây nối thống nhất cho phép lắp ráp mạch trong khi vẫn giữ chúng ở dạng dễ quan sát. Các bài thực hành có thể được thực hiện cả bằng tay và ở chế độ tương tác với máy tính. Có thể lắp ráp mạch riêng của khách hàng bằng cách sử dụng các dây nối có chiều dài khác nhau và chuyển sang các kênh đo của hệ thống đo lường vi xử lý MPMS.
Phần mềm và hướng dẫn sử dụng được cung cấp kèm theo thiết bị thí nghiệm:
chương trình kiểm tra kiến thức của sinh viên trước khi tiến hành các bài thực hành. Cả kiến thức lý thuyết và sự hiểu biết về nội dung bài thực hành đều được kiểm tra. Mức độ kiến thức của mỗi sinh viên được đánh giá.
phần mềm cho hệ thống đo lường;
một bộ tài liệu phương pháp và kỹ thuật đầy đủ dành cho giảng viên.
Phần mềm MPMS cho phép:
hiển thị tối đa 21 kênh đo trên một hệ trục tọa độ, với khả năng điều chỉnh riêng các thông số thang đo theo chiều dọc cho từng kênh và theo chiều ngang cho tất cả các kênh;
xây dựng hình Lissajous cho bất kỳ hai kênh đo nào;
phân tích phổ cho bất kỳ kênh đo nào;
đo tần số tín hiệu trên một trong các tín hiệu;
tính toán các thành phần công suất tác dụng, công suất phản kháng, công suất toàn phần, hệ số công suất;
lưu tệp dữ liệu từ bộ nhớ đệm để phân tích tiếp theo;
xuất biểu đồ dao động ở định dạng đồ họa;
gán các thông số của DAC. DAC cho phép tạo ra các tín hiệu hình sin, hình tam giác và hình chữ nhật.
Thiết bị được thiết kế cho các công việc thí nghiệm sau:
1. Đo chất lượng điện năng bằng máy tính cá nhân.
2. Xác định ảnh hưởng của biến động điện áp đến công suất tiêu thụ của tải.
3. Điều khiển điện áp ngược tải.
4. Điều khiển điện áp bằng cách bù phản kháng bằng tụ điện.
5. Điều khiển điện áp bằng cách bù phản kháng nối tiếp bằng tụ điện.
6. Giảm thiểu sự phát sinh sóng hài bậc cao bằng cách thay thế bộ chỉnh lưu bán sóng cho bộ chỉnh lưu toàn sóng trong mạch điện tải một chiều.
7. Bù sóng hài bậc cao bằng cách sử dụng thiết bị bù lọc.
8. Đo các thông số trạng thái ổn định của máy biến áp.
9. Đo các thông số trạng thái ổn định của đường dây điện.
10. Đo các thông số trạng thái ổn định của mạng lưới phân phối điện hở mạch.
11. Ảnh hưởng của việc bù công suất phản kháng bằng cách sử dụng bộ tụ điện đến các thông số trạng thái ổn định của mạng lưới phân phối điện hở mạch.
Đặc điểm kỹ thuật của giá đỡ
Nguồn điện: 3~380V/220V, 50Hz
Công suất tiêu thụ, Watt: 300
Kích thước tổng thể phiên bản để bàn:
Chiều rộng, mm: 1310
Chiều cao, mm: 680
Chiều sâu, mm: 600
Trọng lượng, kg: 60
Đặc điểm kỹ thuật của MPMS
Số lượng ADC cách ly điện: 3 chiếc. Số kênh trong một ADC: 7 kênh
Tốc độ lấy mẫu ADC:
1 MHz
Số kênh của DAC:
1 kênh
Biên độ tín hiệu DAC, đến:
±5 V
Tốc độ lấy mẫu DAC:
1 MHz
Phạm vi điện áp đo được:
Từ ±0.1V
đến ±750V
Phạm vi dòng điện đo được:
Từ ±500μA
đến ±10A
Độ chính xác đo, đến 0.5%
