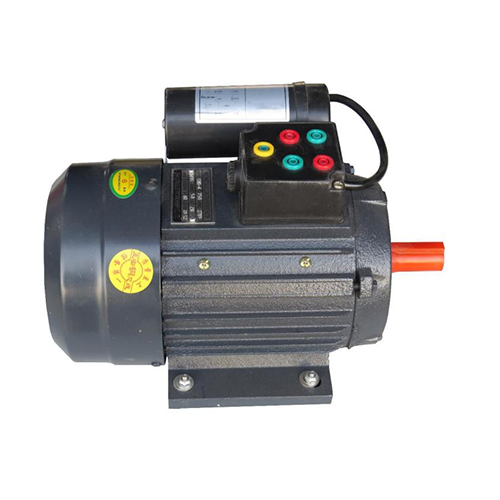

MR026E Động cơ không đồng bộ một pha, Thiết bị đào tạo nghề, Bộ dụng cụ giảng dạy Learnlab, Máy điện. I. Giới thiệu Động cơ tụ điện một pha là loại động cơ được cấp nguồn bằng dòng điện xoay chiều một pha 220V. Động cơ tụ điện một pha tách dòng điện xoay chiều một pha khỏi dòng điện xoay chiều khác có độ lệch pha 90 độ thông qua chức năng dịch pha của tụ điện, thu được dòng điện xoay chiều hai pha và đưa chúng vào hai cuộn dây riêng biệt. Nguyên lý và quá trình hoạt động của nó như sau: Dòng điện hai pha có độ lệch góc điện 90° được cấp vào các cuộn dây stato → một từ trường quay được hình thành trên stato → rôto cắt các đường sức từ để tạo ra dòng điện cảm ứng → dòng điện cảm ứng tạo ra từ trường quay → từ trường rôto tương tác với từ trường stato → rôto quay. Động cơ được trang bị một công tắc ly tâm. Khi động cơ đứng yên, công tắc đóng. Khi động cơ được cấp điện, cuộn dây khởi động và tụ khởi động được mắc song song trong mạch để khởi động động cơ ở tốc độ thấp. Khi tốc độ động cơ đạt ba phần tư tốc độ bình thường, công tắc ly tâm sẽ bật lên dưới tác động của lực, cuộn dây khởi động hoạt động, cuộn dây vận hành bắt đầu hoạt động và quá trình khởi động động cơ hoàn tất. Nó có ưu điểm là kích thước nhỏ, trọng lượng nhẹ, khởi động êm ái, hoạt động đáng tin cậy và giá thành thấp. II. Thông số hiệu suất Động cơ tụ điện một pha Công suất định mức: 750W Tốc độ: 1490 vòng/phút Tần số: 60Hz Dòng điện: 5.8A Điện áp: 220V; III. Lưu ý 1. Tham khảo bảng tên hoặc sách hướng dẫn để đấu dây và đảm bảo nối đất tốt và đáng tin cậy. 2. Khi sử dụng, giữ tay khô ráo và sạch sẽ, cẩn thận không làm trầy xước bề mặt thiết bị bằng các vật sắc nhọn. 3. Trong quá trình thí nghiệm, sau khi dây được kết nối chính xác, người hướng dẫn nên xác nhận lại trước khi cấp điện cho thí nghiệm. Nghiêm cấm tuyệt đối việc chạm vào các bộ phận đang mang điện bằng tay hoặc vật dẫn điện, và bạn sẽ phải chịu trách nhiệm nếu bị điện giật nếu vi phạm các quy định này. 4. Phải tắt công tắc nguồn chính sau khi sử dụng thiết bị và phải gạt cần cầu dao điện xuống. 5. Xin lưu ý rằng điện áp hoạt động của động cơ là 220V.
