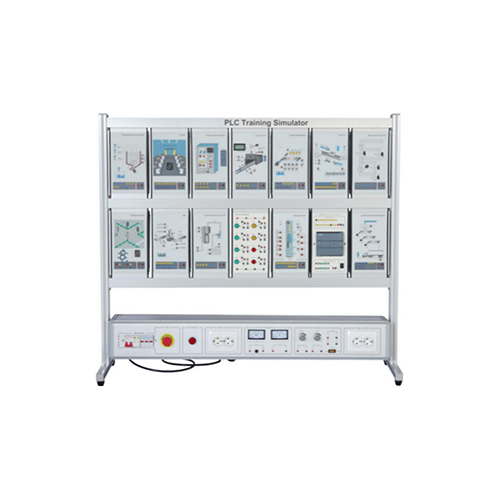

MR494E Thiết bị mô phỏng đào tạo PLC, thiết bị giảng dạy, thiết bị trình diễn, phòng thí nghiệm kỹ thuật điện. I. Tổng quan sản phẩm 1.1 Tổng quan Thiết bị đào tạo này là một thiết bị giảng dạy toàn diện tích hợp bộ điều khiển PLC Siemens S7-1200 và nhiều mô-đun mô phỏng đào tạo. Mục tiêu là giúp sinh viên hiểu sâu và nắm vững cách sử dụng cơ bản PLC S7-1200, kỹ năng lập trình và vận hành phần mềm lập trình liên quan thông qua một loạt các thí nghiệm được thiết kế đặc biệt. Thiết bị này không chỉ phù hợp cho việc thực hành giảng dạy các chuyên ngành điện tử và điện, tự động hóa và các chuyên ngành liên quan tại các trường cao đẳng nghề, trường trung cấp kỹ thuật, trường trung cấp nghề và kỹ thuật, mà còn phù hợp cho việc đào tạo và đánh giá kỹ năng nghề. Thông qua các thí nghiệm này, sinh viên có thể nâng cao kiến thức lý thuyết và khả năng thực hành, tạo nền tảng vững chắc cho việc làm và công việc thực tế trong tương lai. 1.2 Đặc điểm (1) Thiết kế kết cấu: Nền tảng đào tạo sử dụng kết cấu khung cột bằng nhôm. Kết cấu này không chỉ ổn định và bền chắc mà còn thuận tiện cho sinh viên thực hiện các thao tác thí nghiệm. Tất cả các dụng cụ đo lường và nguồn điện đào tạo đều được tích hợp vào nền tảng đào tạo và được lắp đặt đồng bộ, giúp toàn bộ hệ thống đào tạo gọn gàng và hiệu quả. (1) Chức năng thí nghiệm: Các mạch và thiết bị thí nghiệm được kết hợp dưới dạng hộp treo, và sự phối hợp giữa các đơn vị rất linh hoạt, cho phép sinh viên nhanh chóng thay thế và kết hợp theo các nhu cầu thí nghiệm khác nhau. Đồng thời, thiết kế này cũng giảm đáng kể nguy cơ hư hỏng thiết bị. (2) Chức năng thí nghiệm: Cấu hình của các mạch và thiết bị thí nghiệm rất đầy đủ và có thể được sử dụng kết hợp để hoàn thiện nội dung đào tạo thực hành cho nhiều môn học. Điều này có nghĩa là sinh viên có thể mô phỏng các kịch bản điều khiển công nghiệp khác nhau thông qua các sự kết hợp khác nhau, chẳng hạn như dây chuyền sản xuất đóng gói tự động, điều khiển đèn giao thông, cấp liệu và xếp dỡ tự động, v.v. Các hộp treo đa chức năng như vậy làm phong phú thêm nội dung giảng dạy và giúp sinh viên hiểu cách thức hoạt động của các hệ thống phức tạp. (3) An toàn: An toàn luôn là yếu tố hàng đầu khi thiết kế thiết bị đào tạo. Nền tảng đào tạo này có hệ thống bảo vệ an toàn tốt, bao gồm nút dừng khẩn cấp, bảo vệ quá tải, bảo vệ ngắn mạch và nhiều biện pháp an toàn khác để đảm bảo an toàn cho sinh viên trong quá trình thí nghiệm. Ngoài ra, điều kiện làm việc của thiết bị bao gồm phạm vi nhiệt độ môi trường và độ ẩm tương đối, đảm bảo hoạt động ổn định của thiết bị trong môi trường làm việc bình thường. Tóm lại, với thiết kế cấu trúc linh hoạt, cấu hình chức năng toàn diện và hiệu suất an toàn tuyệt vời, thiết bị đào tạo thực hành này cung cấp cho sinh viên một nền tảng học tập và thực hành lý tưởng, cho phép họ nắm vững và ứng dụng công nghệ điều khiển PLC trong môi trường an toàn. II. Thông số hiệu suất Nguồn điện đầu vào: một pha 220V±10% 50Hz Trọng lượng: <100Kg Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃; Độ ẩm tương đối <85% (25℃). Kích thước: 1220mm*410mm*1070mm III. Danh sách linh kiện và giới thiệu chi tiết 3.1 Các bộ phận chính Số thứ tự Tên 1 Mô-đun hộp treo thí nghiệm 2 Hộp nguồn 3.2 Các bộ phận của hộp nguồn Số thứ tự Tên 1 Cầu dao 2 Cầu chì 3 Công tắc dừng khẩn cấp 4 Đèn báo đỏ 5 Ổ cắm điện 6 lỗ kiểu Châu Âu AC 220V 6 Ampe kế DC 7 Vôn kế DC 8 Núm điều chỉnh dòng điện DC 9 Núm điều chỉnh điện áp DC 3.3 Danh sách cấu hình thiết bị Số thứ tự Tên Số lượng Linh kiện 1 Hộp treo PLC S7-1200 1 Linh kiện 2 Nút treo hộp 1 Thành phần 3 Mô phỏng trộn nhiều chất lỏng hộp treo 1 Thành phần 4 Mô phỏng thiết bị trả lời tự động hộp treo 1 Thành phần 5 Mô phỏng máy bán hàng tự động hộp treo 1 Thành phần 6 Mô phỏng điều khiển nhiệt độ hộp treo 1 Thành phần 7 Mô phỏng điều khiển phân loại thư tự động hộp treo 1 Thành phần 8 Mô phỏng hệ thống điều khiển xe đẩy vận chuyển vật liệu hộp treo 1 Thành phần 9 Mô phỏng điều khiển động cơ hộp treo 1 Thành phần 10 Mô phỏng đèn giao thông hộp treo 1 Thành phần 11 Mô phỏng robot thao tác hộp treo 1 Thành phần 12 Mô phỏng mực nước tháp nước hộp treo hộp 1 Bộ phận 13 Hộp treo mô phỏng thí nghiệm thang máy 1 Bộ phận 14 Hộp treo mô phỏng cấp liệu và tải tự động 1 3.4 Phụ kiện Số Tên Số lượng 1 Đồng hồ vạn năng kỹ thuật số 1 2 Dây điện màu xanh dương 2mm 10 3 Dây điện màu đỏ 2mm 5 4 Dây điện màu vàng 2mm 10 5 Dây điện màu đen 2mm 5 6 Cáp mạng 1.5m 1 7 Cầu chì 30mA 5 8 Ổ đĩa U 1 3.5 Giới thiệu về chức năng các thành phần IV. Danh sách thí nghiệm Thí nghiệm 1: Mô phỏng dây chuyền sản xuất đóng gói tự động Thí nghiệm 2: Mô phỏng đèn giao thông Thí nghiệm 3: Mô phỏng cấp liệu và xếp dỡ tự động Thí nghiệm 4: Mô phỏng điều khiển động cơ Thí nghiệm 5: Mô phỏng điều khiển nhiệt độ Thí nghiệm 6: Mô phỏng robot Thí nghiệm 7: Mô phỏng trộn nhiều loại chất lỏng Thí nghiệm 8: Tự động
