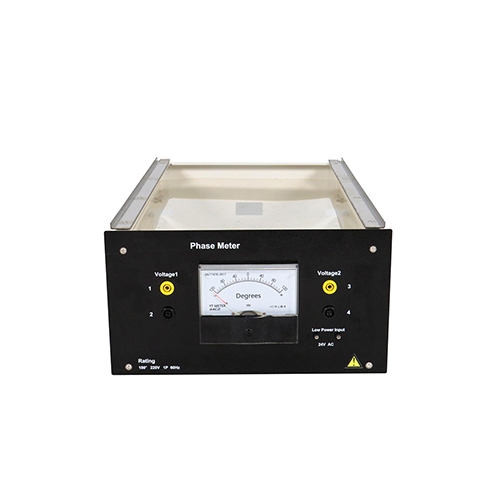

MR507E Bộ dụng cụ giảng dạy máy đo pha, thiết bị phòng thí nghiệm điện, thiết bị phục vụ đào tạo trong lớp học. I. Tổng quan sản phẩm 1.1 Tổng quan Máy đo pha là một thiết bị đo điện dùng để đo điện áp, dòng điện và pha trong mạch điện xoay chiều ba pha. Nó được sử dụng rộng rãi trong hệ thống điện, các doanh nghiệp công nghiệp, các viện nghiên cứu khoa học và các lĩnh vực khác để đo năng lượng, giám sát pha, vận hành thiết bị điện và các công việc khác. Nó có thể đo chính xác biên độ điện áp và dòng điện trong mạch và pha giữa mỗi đại lượng, đồng thời cũng có thể đo công suất một pha/ba pha và hệ số công suất, tần số và các thông số khác, và có thể hiển thị kết quả đo thông qua kim chỉ thị, cung cấp dữ liệu hỗ trợ quan trọng cho việc quản lý vận hành hệ thống điện và đánh giá hiệu suất của thiết bị. 1.2 Tính năng Đo lường độ chính xác cao: Nó sử dụng cấu trúc cơ khí và linh kiện điện tử chính xác, có độ chính xác và ổn định đo lường cao, và có thể đo chính xác các thông số như điện áp, dòng điện và pha trong mạch. Hiển thị trực quan: Màn hình hiển thị kim chỉ thị trực quan và rõ ràng, thuận tiện cho người dùng nhanh chóng đọc kết quả đo. Nó đặc biệt thích hợp để sử dụng trong điều kiện ánh sáng yếu hoặc khi cần xác định nhanh mối quan hệ pha. Vận hành dễ dàng: Với giao diện vận hành đơn giản, dễ hiểu và các ký hiệu chỉ dẫn rõ ràng, người dùng có thể nhanh chóng bắt đầu sử dụng mà không cần đào tạo phức tạp, nâng cao hiệu quả công việc. An toàn và đáng tin cậy: Ba kênh đầu vào điện áp được cách ly với nhau, và ba kênh dòng điện được cấp nguồn bằng biến áp dòng điện kiểu kẹp. Có thể thực hiện phép đo mà không cần ngắt mạch cần đo. Không cần tiếp xúc trực tiếp với mạch đang hoạt động trong quá trình đo để đảm bảo an toàn. II. Nguyên lý hoạt động Nguyên lý hoạt động dựa trên công nghệ lấy mẫu AC và công nghệ đo độ lệch pha. Khi tín hiệu điện áp và dòng điện của mạch cần đo được đưa vào máy đo pha, chúng trước tiên được xử lý giảm điện áp và dòng điện bằng biến áp điện áp và biến áp dòng điện để chuyển đổi tín hiệu điện áp và dòng điện cao thành tín hiệu điện áp và dòng điện thấp phù hợp cho việc đo. Sau đó, các tín hiệu này được đưa vào mạch đo điện áp và mạch đo dòng điện của máy đo pha, và các tín hiệu được lấy mẫu và điều chỉnh bằng các điện trở, tụ điện và các thành phần khác chính xác để thu được tín hiệu tương tự tỷ lệ thuận với điện áp và dòng điện. Tiếp theo, tín hiệu tương tự được chuyển đổi thành tín hiệu số bằng bộ chuyển đổi tương tự sang số (ADC) và gửi đến bộ vi xử lý để tính toán và xử lý. Dựa trên các tín hiệu số điện áp và dòng điện thu được bằng cách lấy mẫu, bộ vi xử lý sử dụng công thức tính toán độ lệch pha để tính toán độ lệch pha giữa hai điện áp, giữa hai dòng điện, và giữa điện áp và dòng điện, và hiển thị kết quả đo bằng vị trí của kim chỉ trên mặt số để người dùng đọc và phân tích.
