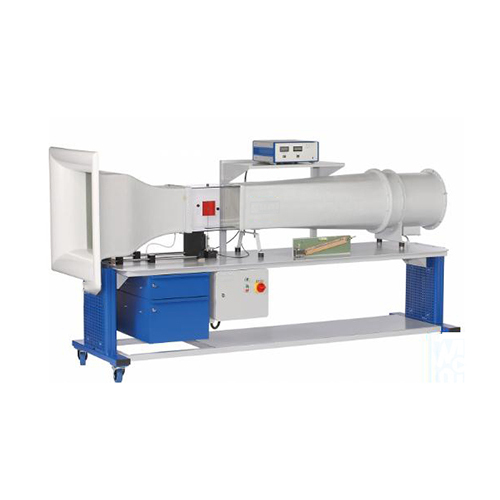

MR-HM 170 Thiết bị giảng dạy trong đường hầm gió mở Bộ đào tạo lớp học Thiết bị thí nghiệm kỹ thuật chất lỏng 1. Penerangan • terowong angin terbuka untuk pelbagai eksperimen aerodinamik • aliran homogen melalui pelurus aliran dan kontur muncung khas • bahagian pengukur lutsinar Terowong angin ialah sistem eksperimen klasik untuk eksperimen aliran aerodinamik. Model yang dikaji kekal dalam keadaan pegun sementara medium aliran digerakkan, dan dengan itu aliran yang diingini di sekeliling model dijana. MR-HM 170 ialah terowong angin terbuka jenis "Eiffel" yang digunakan untuk menunjukkan dan mengukur sifat aerodinamik pelbagai model. Untuk tujuan ini, udara disedut masuk dari persekitaran dan dipercepatkan. Udara mengalir di sekeliling model, seperti aerofoil, dalam bahagian pengukur. Udara kemudiannya dinyahpecut dalam peresap dan dipam kembali ke bahagian terbuka oleh kipas. Kontur muncung yang direka bentuk dengan teliti dan pelurus aliran memastikan taburan halaju seragam dengan sedikit pergolakan dalam bahagian pengukur tertutup. Keratan rentas aliran bahagian pengukur adalah segi empat sama. Kipas paksi terbina dalam dengan sistem bilah panduan saluran keluar dan pemacu kelajuan boleh ubah dicirikan oleh operasi cekap tenaga pada kecekapan tinggi. Halaju udara sehingga 28m/s boleh dicapai dalam terowong angin terbuka ini. Alat latihan dilengkapi dengan sensor daya dua komponen elektronik. Angkatan dan seretan dikesan dan dipaparkan secara digital. Halaju udara di bahagian pengukur dipaparkan pada manometer tiub condong. Manometer tiub MR-HM 170.50 atau pengukuran tekanan elektronik MR-HM 170.55 disyorkan untuk mengukur taburan tekanan pada jasad. Dengan menggunakan sistem untuk pemerolehan data MR-HM 170.60, nilai yang diukur untuk halaju, daya, momen, anjakan/sudut dan tekanan pembezaan boleh dipindahkan ke PC di mana ia boleh dianalisis dengan perisian. Aksesori yang luas membolehkan pelbagai eksperimen, contohnya pengukuran angkat, taburan tekanan, analisis lapisan sempadan atau visualisasi arus. Objektif/eksperimen pembelajaran • eksperimen dengan aks1. Mô tả • Đường hầm gió hở cho nhiều loại thí nghiệm khí động học • Dòng chảy đồng nhất qua bộ nắn dòng và đường viền vòi phun đặc biệt • Phần đo trong suốt Đường hầm gió là hệ thống thí nghiệm cổ điển cho các thí nghiệm dòng chảy khí động học. Mô hình được nghiên cứu vẫn đứng yên trong khi môi trường dòng chảy chuyển động, và do đó tạo ra dòng chảy mong muốn xung quanh mô hình. MR-HM 170 là một đường hầm gió hở kiểu "Eiffel" được sử dụng để chứng minh và đo lường các đặc tính khí động học của nhiều mô hình khác nhau. Với mục đích này, không khí được hút vào từ môi trường và tăng tốc. Không khí chảy xung quanh một mô hình, chẳng hạn như cánh máy bay, trong phần đo. Sau đó, không khí được giảm tốc trong bộ khuếch tán và được quạt bơm trở lại phần mở. Đường viền vòi phun được thiết kế cẩn thận và bộ nắn dòng đảm bảo sự phân bố vận tốc đồng đều với ít nhiễu loạn trong phần đo kín. Mặt cắt dòng chảy của phần đo là hình vuông. Quạt hướng trục tích hợp với hệ thống cánh dẫn hướng đầu ra và bộ truyền động biến thiên tốc độ được đặc trưng bởi khả năng vận hành tiết kiệm năng lượng với hiệu suất cao. Vận tốc không khí có thể đạt tới 28 m/s trong đường hầm gió mở này. Máy được trang bị cảm biến lực điện tử hai thành phần. Lực nâng và lực cản được phát hiện và hiển thị kỹ thuật số. Vận tốc không khí trong phần đo được hiển thị trên áp kế ống nghiêng. Máy đo áp kế ống MR-HM 170.50 hoặc máy đo áp suất điện tử MR-HM 170.55 được khuyến nghị để đo phân bố áp suất trên các vật thể. Bằng cách sử dụng hệ thống thu thập dữ liệu MR-HM 170.60, các giá trị đo được về vận tốc, lực, mô men, độ dịch chuyển/góc và chênh lệch áp suất có thể được chuyển đến máy tính để phân tích bằng phần mềm. Các phụ kiện mở rộng cho phép thực hiện nhiều thí nghiệm khác nhau, ví dụ như đo lực nâng, phân bố áp suất, phân tích lớp biên hoặc trực quan hóa các đường dòng. Mục tiêu học tập/thí nghiệm • thí nghiệm với phụ kiện · xác định hệ số cản và lực nâng cho các mô hình khác nhau · phân bố áp suất trên các vật thể ngập trong dòng chảy · phân tích lớp biên · nghiên cứu hiện tượng rung lắc · đo dòng chảy ngược • kết hợp với máy tạo sương mù MR-HM 170.52 · trực quan hóa các đường dòngesori · menentukan pekali seretan dan angkat untuk model yang berbeza · taburan tekanan pada jasad yang tenggelam dalam aliran · analisis lapisan sempadan · penyiasatan gegaran · pengukuran bangun • bersama-sama dengan penjana kabus MR-HM 170.52 · visualisasi arus 2. Thông số kỹ thuật [1] các thí nghiệm trong lĩnh vực khí động học và cơ học chất lưu với đường hầm gió kiểu "Eiffel" [2] nhiều loại phụ kiện có sẵn [3] phần đo lường trong suốt, kín [4] đường viền đầu vào, vòi phun và bộ khuếch tán làm bằng GRP [5] động cơ quạt tốc độ thay đổi để vận hành tiết kiệm năng lượng [6] bộ nắn dòng giảm nhiễu loạn [7] cảm biến lực hai thành phần điện tử để đo lực dòng chảy [8] áp kế ống nghiêng để hiển thị vận tốc không khí [9] màn hình kỹ thuật số lực cản và lực nâng [10] hiển thị các giá trị đo được về vận tốc, lực, mô men, độ dịch chuyển/góc và chênh lệch áp suất bằng hệ thống thu thập dữ liệu MR-HM 170.60 3. Thông số kỹ thuật Phần đo lường • tiết diện dòng chảy (WxH): 292x292mm • chiều dài: 420mm • vận tốc gió: 3,1…28m/s Quạt hướng trục • mức tiêu thụ điện năng: Công suất: 2,2kW Phạm vi đo: • Lực: • Nâng: ±4N • Kéo: ±4N • Vận tốc: 3,1…28m/s • Góc: ±180° 230V, 50Hz, 1 pha 230V, 60Hz, 1 pha; 230V, 60Hz, 3 pha Chứng nhận UL/CSA tùy chọn Dài x Rộng x Cao: 2870x890x1540mm Trọng lượng: khoảng 250kg Nội dung đóng gói: 1 thiết bị huấn luyện 1 bộ tài liệu hướng dẫn
