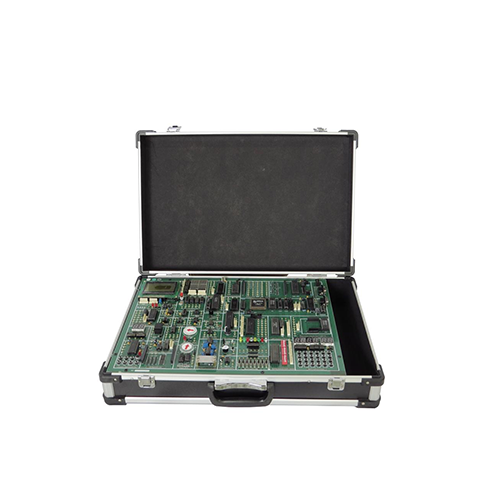

MR501E Hộp thí nghiệm nguyên lý vi máy tính, thiết bị giảng dạy, bộ dụng cụ đào tạo trong lớp học, thiết bị đào tạo lưới điện thông minh. Tổng quan hệ thống Giới thiệu Trước khi sử dụng hệ thống thí nghiệm hộp kiểm tra nguyên lý vi máy tính, vui lòng đọc kỹ hướng dẫn sử dụng này để hiểu rõ toàn diện về hệ thống. Tổng quan hệ thống, cài đặt và sử dụng tuân theo cuốn sách này, phần còn lại tham khảo các chương liên quan trong tập sách tương ứng. Đặc điểm hệ thống 1. Hộp kiểm tra nguyên lý vi máy tính có trình giả lập 51 bên ngoài, cấu trúc hệ thống nhỏ gọn, chia sẻ tài nguyên đầy đủ, không cần chuyển mạch bus và tự động nhận dạng loại CPU. 2. Hệ thống thí nghiệm có cấu hình phần mềm và phần cứng hoàn hảo, phần mềm mô phỏng hỗ trợ Win98/2000/XP và các hệ điều hành khác, hỗ trợ phát triển ngôn ngữ Assembly và C. Nội dung thí nghiệm phong phú, là nền tảng lý tưởng để giảng dạy vi máy tính đơn chip, nguyên lý và giao diện vi máy tính. Phân bổ tài nguyên hệ thống 1. Phân bổ dung lượng lưu trữ ROM/RAM hệ thống 2. Phân bổ địa chỉ cổng I/O Cài đặt và sử dụng hệ thống Cài đặt và sử dụng hệ thống thí nghiệm 51 1. Cài đặt phần mềm mô phỏng 51: Sử dụng tệp cài đặt "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \1Install\c51v809a.exe", làm theo hướng dẫn trong "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \KEIL V809a Installation Instructions.doc", hoàn tất cài đặt phần mềm mô phỏng KEIL 51. Để biết hướng dẫn chi tiết, xem "DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\DICE-KEIL USB Emulator User Manual.pdf". 2. Cài đặt hệ thống Đặt tất cả các công tắc SW3~SW5 sang vị trí BẬT, lắp thẻ CPU 51K vào khe cắm thẻ CPU (ở cả hai mặt của bộ vi xử lý 8088), và nối tắt khối ngắn mạch của thẻ CPU 51K với "chương trình ngoài chip" (khi chạy ngoại tuyến hoặc sử dụng trình giả lập để thử nghiệm, khối ngắn mạch được kết nối với vị trí "chương trình ngoài chip". Khi chương trình được tải xuống bộ nhớ FLASH bên trong của máy tính đơn chip AT89S52 thông qua bộ lập trình hoặc ISP trực tuyến, khối ngắn mạch được kết nối với "chương trình trong chip"). 3. Lập trình trực tuyến ISP Khi sử dụng cáp tải xuống để tải tệp HEX vào bộ nhớ FLASH bên trong của máy tính vi mạch, hãy đặt khối ngắn mạch khác trên bo mạch CPU 51K sang "chế độ lập trình". Đối với các thí nghiệm thông thường, hãy đặt nó ở "chế độ chung" khi thực hiện chương trình. Để biết cách sử dụng và cài đặt cụ thể của lập trình trực tuyến ISP, hãy xem tài liệu CD DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\51 Single-chip Computer ISP Download Function Application (USB Interface).doc. 4. Sử dụng ngoại tuyến Khi bật nguồn thiết bị thí nghiệm, màn hình hiển thị số sẽ hiển thị "P.___ ___51", cho biết hệ thống thí nghiệm đang ở trạng thái ngoại tuyến 51. Bạn có thể nhập số thí nghiệm tương ứng thông qua phím trên thiết bị thí nghiệm, sau đó nhấn phím [EX/FV] để thực hiện chương trình thí nghiệm ở tốc độ tối đa. Ví dụ: Nhập các phím số 0 và 9, kết nối dây của thí nghiệm A/D, sau đó nhấn phím [EX/FV] để chạy thí nghiệm A/D của chuỗi thí nghiệm số chín. 5. Kết nối với máy tính Sau khi xác nhận đã tắt nguồn, tháo chip vi điều khiển AT89S52 trên bo mạch CPU 51K, cắm đầu cắm IDC40 trên cáp dẹt màu trắng 40 chân vào ổ cắm IDC40 của bộ giả lập USB DICE-KEIL, sau đó sử dụng cáp USB được phân phối ngẫu nhiên để kết nối bộ giả lập với máy tính; cắm đầu giả lập 40 chân ở đầu kia của cáp dẹt màu trắng 40 chân vào ổ cắm khóa màu xanh lá cây ở góc trên bên phải của thiết bị thí nghiệm DICE-5210K. Lưu ý: Không cắm ngược. Chân đầu tiên ở góc trên bên trái của ổ cắm DIP 40 chân là chân đầu tiên của vi điều khiển. Có một mũi tên trên chân đầu tiên của đầu cắm giả lập 40 chân. Bộ giả lập USB DICE-KEIL nên được đặt ở phía bên phải của bảng mạch thí nghiệm. Nếu bạn có bất kỳ thắc mắc nào, vui lòng gọi cho bộ phận hỗ trợ kỹ thuật của chúng tôi. (5) Để biết chi tiết về việc cài đặt và sử dụng phần mềm và trình điều khiển, vui lòng tham khảo hướng dẫn sử dụng bộ giả lập. Lưu ý: (1) Cho dù là cắm và rút các mạch tích hợp và thẻ CPU, kết nối cáp truyền thông, thiết lập cầu nối hoặc kết nối mạch thí nghiệm, hãy đảm bảo thực hiện trong điều kiện tắt nguồn, nếu không có thể gây hư hỏng thiết bị. (2) Sau khi mạch thí nghiệm được kết nối, cần kiểm tra cẩn thận trước khi bật nguồn. Kết nối thử nghiệm 51 bảng đấu dây thử nghiệm vi điều khiển Thí nghiệm 1: Thí nghiệm bật sáng cổng P1 P1.0~P1.7→L1~L8（led） Thí nghiệm 2: Thí nghiệm bật tắt tín hiệu P1 P1.0→K1,P1.1→K2 P1.4→L1,P1.5→L2,P1.6→L5,P1.7→L6 Thí nghiệm 3: Đầu vào cổng P3.3, đầu ra cổng P1 P3.3→K1 P1.0~P1.7→L1~L8（led） Thí nghiệm 4: Điều khiển tuần tự công nghiệp P3.4 →K1,P3.3→K2 P1.0~P1.6→L1~L7,P1.7→VIN，Khối ngắn mạch JP được kết nối với ON (bộ khuếch đại âm thanh) Thí nghiệm 5 8255 Đầu ra sóng vuông cổng A, B, C Không có
