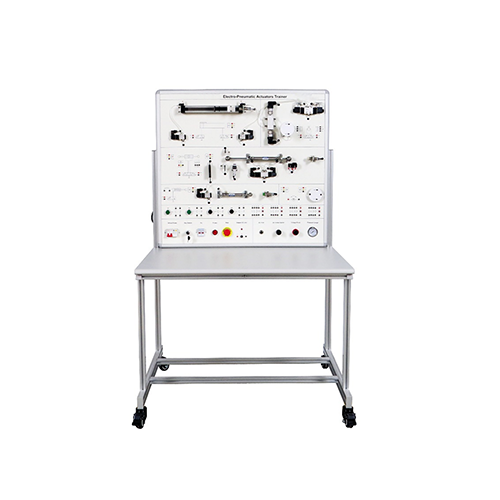

MR127M Thiết bị đào tạo nghề và mô phỏng máy huấn luyện khí nén điện, thiết bị giáo dục, máy huấn luyện khí nén. 1. Tổng quan sản phẩm 1.1 Mô tả sản phẩm Thiết bị bao gồm một bộ truyền động điện, một bộ truyền động khí nén, một nhóm linh kiện khí nén và một cảm biến. Thông qua thiết bị huấn luyện, bạn có thể làm quen với cách sử dụng cơ bản của từng linh kiện riêng lẻ. Hiểu và thiết kế các thí nghiệm để đạt được các mục đích khác nhau bằng cách phối hợp giữa các linh kiện khác nhau. Thông qua thiết bị huấn luyện, bạn có thể nắm vững các nguyên lý và phương pháp điều khiển, đồng thời trau dồi kiến thức và kỹ năng tương ứng của người vận hành thử nghiệm. Sản phẩm phù hợp cho việc giảng dạy và đánh giá kỹ năng thực hành của các chuyên ngành liên quan. 1.2 Đặc điểm sản phẩm 1. Không yêu cầu lắp đặt đặc biệt và giao diện nguồn điện 2. Hoạt động ổn định, đáng tin cậy và bền bỉ hơn trong quá trình sử dụng nhờ mạch khí đơn giản hơn 3. Tốc độ phản hồi nhanh, tốc độ phản hồi có thể đạt mức mili giây trong phạm vi điều khiển 4. Độ tin cậy cao 2. Thông số hiệu suất 2.1 Thông số kỹ thuật Van điện tử điều khiển điện đơn hai vị trí ba chiều thường mở: 3v110-06, DC24 Động cơ khí nén xoay: CRB2BS40-180S Van điện từ: 4V220-08, DC24 Van tiết lưu khí nén: SL4-M5 Xi lanh tác động kép hai thanh: MID20X100SLB Xi lanh tác động đơn: Van giảm áp MSA16x50SCALB Van điều khiển bằng tay kiểu núm vặn: M3HS110-06 Đồng hồ đo áp suất: Y-40, 0-1MPA Nguồn chuyển mạch: JM-120W-24V, đầu vào AC110-220V, đầu ra DC24V, 5A Công tắc tiệm cận điện dung: SRY18-08NA, NPN thường mở, 1.5M Rơle trung gian: YJ4N-GS, DC24V, điện áp cuộn dây DC24V, dòng điện 5A Công tắc tiệm cận cảm ứng: SJY18-08NA có thể điều chỉnh, 10-30V, NPN, thường mở, 1.5M SN 8MM Công tắc vi cuộn: QZ-1703 380V15A Công tắc tiệm cận/công tắc quang điện: SGY18-D30NA DC10-30V thường mở NPN Cảm biến vị trí quang điện: khoảng cách phát hiện 2-20cm, tín hiệu đầu ra 0-10V, điện áp nguồn DC24V, M18 Cảm biến sợi quang ma trận: SJ-DT-GQ10 Bộ khuếch đại quang: KS-V81N, loại NPN Động cơ giảm tốc DC: ZGA37RG, 24V, 20 vòng/phút Công tắc quang điện phản xạ khuếch tán M8: NPN thường mở, E3HT-DS3E1 (không điều chỉnh được 3CM) Công tắc áp suất: SY-S60-012 (1-12 bar) 2.2 Kích thước và Trọng lượng Kích thước: 1060mm×810mm×1710mm Trọng lượng: <100kg 3. Giới thiệu tên và chức năng các thành phần sản phẩm 3.1 Các bộ phận chính của sản phẩm STT Tên 1 Xi lanh tác động kép không cần cần 2 Van điện từ đơn điện 3/2 chiều thường mở 3 Cảm biến vị trí quang điện 4 Công tắc áp suất 5 Động cơ khí nén 6 Van điện từ kép điện 5/2 chiều 7 Cảm biến sợi quang ma trận 8 Bộ khuếch đại sợi quang 9 Công tắc quang điện phản xạ khuếch tán 10 Xi lanh tác động kép có cần 11 Van điện từ kép điện 5/3 chiều 12 Công tắc vi mô con lăn 13 Công tắc tiệm cận cảm ứng 14 Van điện từ đơn điện 3/2 chiều 15Xi lanh tác động đơn 16 Cảm biến tiệm cận điện dung 17 Động cơ giảm tốc DC 18 Nút tự đặt lại 19 Nút tự khóa 20 Rơle trung gian 21 Bộ ngắt mạch 22 Công tắc khóa 23 Cầu chì 24 Đèn báo nguồn 25 Nút dừng khẩn cấp 26 Đầu ra 24V 27 Cửa hút gió 28 Công tắc cửa hút gió 29 Núm điều chỉnh áp suất khí 30 Áp kế 3.2 Phụ kiện sản phẩm STT Tên 1 Dây điện 100CM 2mm (màu đen) 2 1. Dây điện 2mm dài 100cm (màu đỏ) 3. Dây điện 2mm dài 100cm (màu vàng) 4. Cầu chì 5. Kéo cắt khí quản 6. Dây điện 2mm dài 50cm (màu đen) 4. Danh sách cấu hình sản phẩm STT Tên Số lượng 1. Xi lanh tác động kép không cần cần đẩy 1 2. Van điện từ đơn điện 3/2 chiều thường mở 1 3. Cảm biến vị trí quang điện 1 4. Công tắc áp suất 1 5. Van điện từ kép 5/2 chiều 1 6. Động cơ khí nén 1 7. Sợi ma trận Cảm biến quang học 1 8 Bộ khuếch đại quang học 1 9 Công tắc quang điện phản xạ khuếch tán 1 10 Xi lanh tác động kép dạng thanh 1 11 Van điện từ kép 5/3 chiều 1 12 Công tắc vi mô con lăn 1 13 Công tắc tiệm cận cảm ứng 1 14 Van điện từ đơn 3/2 chiều 1 15 Xi lanh tác động đơn 1 16 Cảm biến tiệm cận điện dung 1 17 Động cơ giảm tốc DC 1 18 Rơle trung gian 1 19 Nút tự đặt lại 1 20 Nút tự khóa 1 21 Cầu dao 1 22 Công tắc chìa khóa 1 23 Cầu chì 1 24 Đèn báo nguồn 1 25 Nút dừng khẩn cấp 1 26 Cực đầu ra 24V 1 27 Cửa hút gió 1 28 Công tắc cửa hút gió 1 29 Núm điều chỉnh áp suất không khí 1 30 Đồng hồ đo áp suất khí quyển 1 31 Dây điện 2mm dài 100cm (đen) 10 32 Dây điện 2mm dài 100cm (đỏ) 10 33 Dây điện 2mm dài 100cm (vàng) 10 34 Ống cầu chì 5 35 Kéo cắt khí quản 1 36 Dây điện 2mm dài 50cm (đen) 10 5. Danh sách thí nghiệm Thí nghiệm 1: Thí nghiệm kiểm tra xi lanh tác động kép không cần cần piston Thí nghiệm 2: Thí nghiệm kiểm tra kết nối động cơ khí nén Thí nghiệm 3: Thí nghiệm kiểm tra xi lanh tác động kép Thí nghiệm 4: Thí nghiệm kiểm tra xi lanh tác động đơn
