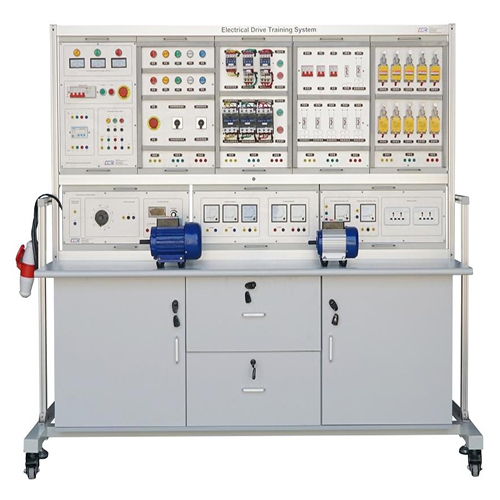

MR427E Thiết bị đào tạo hệ thống truyền động điện, thiết bị giáo dục, thiết bị đào tạo công nghiệp, máy móc điện. 1. Tổng quan sản phẩm 1.1 Tổng quan Sản phẩm này có thể được sử dụng trong đào tạo và giảng dạy thợ điện (bao gồm thợ điện sơ cấp, trung cấp và cao cấp). Việc thực hành vận hành mạch điều khiển điện của động cơ là một kỹ năng đào tạo không thể thiếu, và cũng là nội dung mà thợ điện ở mọi cấp độ phải nắm vững. Nội dung này cũng được Bộ Lao động ban hành. Nội dung đánh giá và kiểm định được quy định trong "Tiêu chuẩn cấp bậc kỹ thuật điện" và "Chứng chỉ vận hành điện", thiết bị đánh giá và kiểm định đào tạo thợ điện nói chung, mạch điều khiển kéo điện và các thí nghiệm, đấu dây thực hành khác. Để bồi dưỡng các kỹ năng cơ bản và kỹ năng đấu dây thực hành cho sinh viên, bộ dụng cụ đào tạo kiến thức kỹ thuật điện làm phong phú thêm nội dung giảng dạy thực hành trên lớp, nâng cao chất lượng giảng dạy thực hành và cho phép sinh viên nhanh chóng nắm vững kiến thức kỹ năng vận hành thực tế và kỹ năng đấu dây thực tế, giúp việc giảng dạy đào tạo dễ dàng hơn. Sản phẩm phù hợp cho việc giảng dạy và đánh giá đào tạo kỹ năng của các chuyên ngành liên quan tại các trường cao đẳng nghề, trường dạy nghề, trường trung cấp nghề và trường kỹ thuật. Thiết bị này có thể được sử dụng để bồi dưỡng các kỹ năng điện đa ngành, công nghệ lắp đặt, phân tích lỗi cho sinh viên, đồng thời cũng có thể được sử dụng để tiến hành các thí nghiệm, rèn luyện các kỹ năng cơ bản, kỹ năng chuyên môn và kỹ năng tổng hợp trong lĩnh vực điện và các ngành nghề liên quan. Nó cũng có thể thực hiện thiết kế môn học, đánh giá trình độ điện, đánh giá kỹ năng, v.v. Từ các mạch chiếu sáng thông thường đến điều khiển tự động vòng kín đều có thể được thực hiện trên thiết bị này. Phương pháp đào tạo được tiêu chuẩn hóa và có tính linh hoạt cao. 1.2 Đặc điểm (1) Được trang bị đồng hồ đo điện một pha, cầu dao rò rỉ, công tắc tơ, rơle, rơle nhiệt, công tắc hành trình, nút bấm, đèn báo hiệu, công tắc chuyển mạch, vôn kế, ampe kế và đồng hồ đo điện ba pha bốn dây. Để kéo dài tuổi thọ của các thiết bị điện và giảm tiêu hao vật liệu, các tiếp điểm của mỗi thiết bị điện đã được kết nối với các khối đấu nối. Sinh viên chỉ cần thực hành trên các khối đấu nối để đảm bảo độ bền của các linh kiện điện. Tủ đào tạo kỹ thuật cũng được trang bị động cơ kèm theo, thông qua đó có thể thực hiện các thí nghiệm khác nhau. (2) Động cơ được trang bị đầy đủ và có thể được sử dụng kết hợp để hoàn thiện nội dung đào tạo của các khóa học khác nhau. (3) Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt. 2 Thông số hiệu suất (1) Nguồn điện đầu vào: hệ thống ba pha năm dây 380V±10% 60Hz (2) Kích thước: 720mm×550mm×1800mm (3) Tổng công suất: <1.5KVA (4) Trọng lượng: <150kg (5) Điều kiện làm việc: nhiệt độ môi trường -10℃～+40℃, độ ẩm tương đối <85% (25℃) 3 Cấu tạo sản phẩm 3.1 Khung máy (1) Đầu vào nguồn ba pha năm dây. (2) Được trang bị đèn báo nguồn và các đầu nối đầu ra nguồn an toàn. (3) Được điều khiển bởi cầu dao rò rỉ, đầu ra nguồn ba pha và nguồn một pha. 3.2 Mô-đun Hộp nguồn cung cấp nhiều nguồn điện ba pha năm dây và nhiều nguồn điện một pha. Có các thiết bị bảo vệ quá dòng, thiếu áp, ngắn mạch, rò rỉ. Được trang bị công tắc dừng khẩn cấp, có thể ngắt nguồn điện trong trường hợp khẩn cấp để đảm bảo an toàn cho người sử dụng. 1. Mô-đun nguồn và hiển thị 2. Mô-đun đèn báo, dừng khẩn cấp, công tắc chuyển mạch 3. Mô-đun công tắc tơ, nút nhấn, rơle nhiệt từ 4. Mô-đun cầu dao, rơle 5. Mô-đun công tắc hành trình 6. Mô-đun nguồn AC và DC 7. Mô-đun điện áp AC và DC và ampe kế 8. Mô-đun đồng hồ đo công suất, ổ cắm sáu lỗ 9. Động cơ tụ điện một pha 10. Động cơ không đồng bộ ba pha 3.3 Thiết bị hỗ trợ (1) Tiếp điểm phụ của công tắc tơ AC (2) Cáp kết nối điện an toàn 4 Hoàn thành nội dung đào tạo Thí nghiệm 1: Điều khiển khởi động trực tiếp động cơ không đồng bộ ba pha Thí nghiệm 2: Mạch điều khiển chạy chậm công tắc tơ động cơ không đồng bộ ba pha Thí nghiệm 3: Mạch điều khiển tự khóa công tắc tơ động cơ không đồng bộ ba pha Thí nghiệm 4: Mạch điều khiển tự khóa công tắc tơ bảo vệ nhiệt từ cho động cơ không đồng bộ ba pha Thí nghiệm 5: Mạch điều khiển chạy chậm và liên tục kết hợp Thí nghiệm 6: Khởi động sao-tam giác thủ công mạch điều khiển Thí nghiệm 7 Mạch điều khiển khởi động sao-tam giác tự động theo thời gian Thí nghiệm 8 Mạch điều khiển đảo chiều tiến và lùi bằng công tắc đảo chiều Thí nghiệm 9 Điều khiển tiến và lùi động cơ không đồng bộ ba pha tự khóa bằng công tắc tơ Thí nghiệm 10 Điều khiển tiến và lùi bằng nút bấm của công tắc tơ động cơ ba pha tự khóa Thí nghiệm 11 Điều khiển tiến và lùi động cơ không đồng bộ ba pha tự khóa kép Thí nghiệm 12 Điều khiển từ xa và tại chỗ động cơ không đồng bộ ba pha Thí nghiệm 13 Mạch điều khiển khởi động chạy chậm tiến và lùi của động cơ không đồng bộ ba pha Thí nghiệm 14 W
