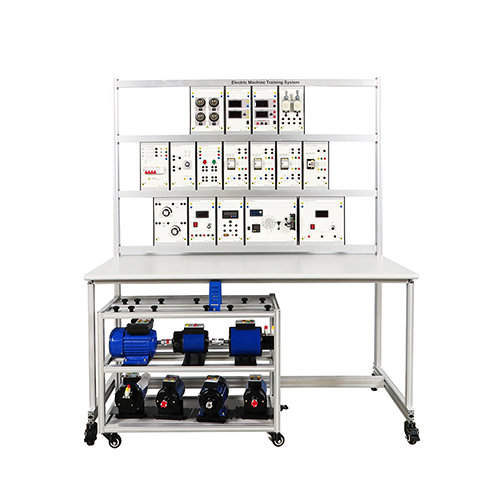

MR511E Hệ thống đào tạo máy điện Phòng thí nghiệm giáo dục Thiết bị trường học Công nghệ Đào tạo nghề 1. Giới thiệu sản phẩm 1.1 Mô tả sản phẩm Hệ thống đào tạo vận động phù hợp cho các thí nghiệm và bài kiểm tra phát triển và đào tạo kỹ năng vận động. Hệ thống đào tạo vận động thường bao gồm nhiều loại động cơ khác nhau, chẳng hạn như động cơ DC, động cơ AC (bao gồm động cơ không đồng bộ, động cơ đồng bộ, v.v.), động cơ bước, động cơ servo, v.v., cũng như các thiết bị điều khiển điện và dụng cụ kiểm tra liên quan. Thiết kế toàn diện này cho phép hệ thống đáp ứng nhu cầu giảng dạy và đào tạo ở các cấp độ khác nhau. Đồng thời, hệ thống áp dụng thiết kế mô-đun, dễ dàng mở rộng và nâng cấp, và có thể thích ứng với các kế hoạch giảng dạy và yêu cầu dự án khác nhau. 1.2 Tính năng sản phẩm Hệ thống đào tạo vận động được thiết kế hoàn toàn an toàn và áp dụng nhiều cơ chế bảo vệ, chẳng hạn như bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ rò rỉ, v.v. Đồng thời, hệ thống cũng được trang bị đầy đủ quy trình vận hành an toàn và biển báo cảnh báo để đảm bảo an toàn cá nhân và an toàn thiết bị của học sinh trong quá trình đào tạo. 2. Thông số kỹ thuật 2.1 Thông số kỹ thuật Thông số nguồn điện: Nguồn điện: AC380V/50Hz ba pha 2.2 Kích thước và trọng lượng Kích thước: 1700mm×750mm×1900mm Trọng lượng: <232kg 3. Tên linh kiện sản phẩm và chức năng 3.1 Thân máy chính Số hiệu Tên 1 Khung 2 Động cơ 3 Bánh xe vạn năng 4 Bàn 3.2 Linh kiện điện của sản phẩm Số hiệu Tên 1 Mô-đun tải bóng đèn 2 Mô-đun đo AC 3 Mô-đun đo DC 4 Mô-đun công tắc hành trình 5 Mô-đun nguồn chính 6 Mô-đun hẹn giờ 7 Mô-đun nút nhấn 8Mô-đun tiếp điểm AC 9 Mô-đun rơ-le nhiệt 10 Mô-đun biến trở 11 Mô-đun điều khiển động cơ DC 12 Mô-đun đo tốc độ 13 Mô-đun động cơ bước 14 Mô-đun máy phát đo tốc độ 3.3 Phụ kiện sản phẩm SỐ Tên 1 Cầu chì 5A 5*20 2 Cầu chì 10A 5*20 3 Cáp điện an toàn 4mm, 1m, hai đầu màu đỏ 4 Cáp điện an toàn 4mm, 1m, hai đầu màu xanh lá cây 5 Cáp điện an toàn 4mm, 1m, hai đầu màu vàng 6 Cáp điện an toàn 4mm, 1m, hai đầu màu đen 7 Cáp điện an toàn 4mm, 1m, hai đầu màu xanh dương 8 Cáp điện an toàn 4mm, 1m, hai đầu hai màu 9 Cầu chì 6A 5*20 10 Cầu chì 2A 5*20 11 Cầu chì 0.5A 5*20 4. Danh sách cấu hình sản phẩm Số Tên Số lượng 1Mô-đun tải bóng đèn 1 2 Mô-đun đo lường AC 1 3 Mô-đun đo lường DC 1 4 Mô-đun công tắc hành trình 1 5 Mô-đun nguồn chính 1 6 Mô-đun hẹn giờ 1 7 Mô-đun nút nhấn 1 8 Mô-đun tiếp điểm AC 3 9 Mô-đun rơ-le nhiệt 1 10 Mô-đun biến trở 1 11 Mô-đun điều khiển động cơ DC 1 12 Mô-đun đo tốc độ 1 13 Mô-đun động cơ bước1 14 Mô-đun máy phát tốc độ 1 15 Cầu chì 5A 5*20 10 16 Cầu chì 10A 5*20 10 17 Cáp điện an toàn 4mm, 1m, hai đầu màu đỏ 15 18 Cáp điện an toàn 4mm, 1m, hai đầu màu xanh lá cây 15 19 Cáp điện an toàn 4mm, 1m, hai đầu màu vàng 15 20 Cáp điện an toàn 4mm, 1m, hai đầu màu đen 15 21 Cáp điện an toàn 4mm, 1m, hai đầu màu xanh lam 15 22 Cáp điện an toàn 4mm, 1m, hai đầu màu kép10 23 Cầu chì 6A 5*20 10 24 Cầu chì 2A 5*20 10 25 Cầu chì 0.5A 5*20 10 5. Danh sách thí nghiệm giảng dạy sản phẩm (xem hướng dẫn thí nghiệm để biết chi tiết) (1) Thí nghiệm điều khiển khởi động (2) Thí nghiệm điều khiển tự khóa (3) Thí nghiệm động cơ điều khiển liên động quay thuận và ngược (4) Thí nghiệm máy phát điện đồng bộ một chiều (5) Thí nghiệm đo tốc độ động cơ (6) Thí nghiệm đo điện áp và dòng điện xoay chiều (7) Thí nghiệm truyền động động cơ một chiều (8) Thí nghiệm kiểm tra động cơ bước
