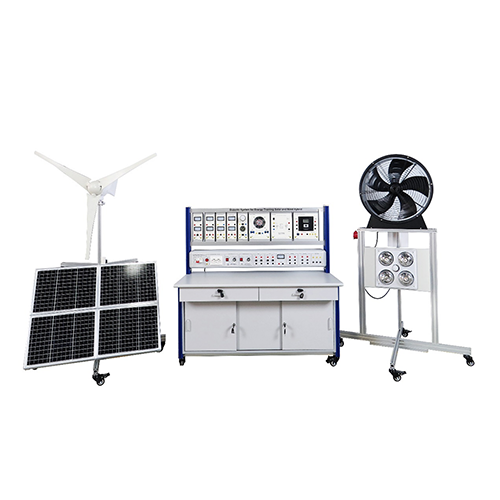

MR1020R Hệ thống giảng dạy cho đào tạo năng lượng Thiết bị giảng dạy kết hợp năng lượng mặt trời và gió Thiết bị đào tạo Thiết bị đào tạo năng lượng tái tạo I. Tổng quan về sản phẩm 1.1 Tổng quan Hệ thống Giảng dạy Đào tạo Năng lượng Kết hợp Gió và Mặt trời MR1020R là một công cụ giảng dạy tiên tiến được thiết kế cho mục đích giáo dục và đào tạo. Thiết bị này nhằm mục đích giúp sinh viên hiểu sâu sắc các nguyên lý và quy trình sản xuất điện gió và điện mặt trời thông qua các buổi trình diễn mô phỏng trực quan. Thiết bị có thể mô phỏng chính xác các hệ thống phát điện gió và điện mặt trời thực tế, cho phép sinh viên học tập và thực nghiệm trong một môi trường an toàn và được kiểm soát. Trong Hệ thống Giảng dạy Đào tạo Năng lượng Kết hợp Gió và Mặt trời MR1020R, tuabin gió được dẫn động một phần bởi quạt gió để mô phỏng quy trình sản xuất điện gió thực tế. Sinh viên có thể quan sát ảnh hưởng của các tốc độ gió khác nhau đến hiệu suất phát điện bằng cách điều chỉnh tốc độ quạt gió. Các tấm pin mặt trời được chiếu sáng bằng đèn halogen để mô phỏng tác động của ánh sáng mặt trời lên các tấm pin quang điện. Bằng cách điều chỉnh cường độ và góc chiếu sáng, sinh viên có thể nghiên cứu các đặc tính đầu ra của tấm pin quang điện trong các điều kiện ánh sáng khác nhau, từ đó hiểu được nguyên lý hoạt động của pin mặt trời và hiệu suất của chúng trong các môi trường khác nhau. 1.2 Tính năng (1) Thiết kế kết cấu: Nền tảng đào tạo sử dụng kết cấu khung cột nhôm định hình để đảm bảo độ ổn định và độ bền tổng thể. Các dụng cụ đo lường và nguồn điện đào tạo được tích hợp sẵn, không chỉ tiết kiệm không gian mà còn cải thiện sự tiện lợi khi sử dụng. Phần đáy được trang bị bánh xe đa năng, giúp việc phối hợp giữa các thiết bị linh hoạt hơn, rất thuận tiện khi sử dụng và không dễ bị hư hỏng. (2) Cấu hình hoàn chỉnh: Các mạch và thiết bị thí nghiệm được cấu hình đầy đủ và có thể được sử dụng kết hợp để hoàn thành nội dung đào tạo của nhiều môn học khác nhau. Cho dù đó là thí nghiệm phát điện gió hay phát điện mặt trời, chúng đều có thể được xử lý dễ dàng. Tính linh hoạt này cho phép giáo viên lựa chọn các dự án thí nghiệm khác nhau theo nhu cầu giảng dạy và làm phong phú thêm nội dung giảng dạy. (3) Hệ thống bảo vệ an toàn: Hệ thống giảng dạy đào tạo năng lượng lai năng lượng mặt trời và gió MR1020R có hệ thống bảo vệ an toàn tốt. Tất cả các mạch và thiết bị đã được thiết kế và kiểm tra nghiêm ngặt để đảm bảo không có nguy cơ an toàn trong quá trình sử dụng. Ngoài ra, thiết bị cũng được trang bị các biện pháp bảo vệ an toàn hoàn chỉnh, có thể tự động ngắt nguồn trong các tình huống bất thường để bảo vệ an toàn cho học sinh. II. Thông số hiệu suất 2.1 Thông số kỹ thuật 1. Nguồn điện đầu vào: Một pha, ba dây, AC 220V±5% 2. Điều kiện làm việc: nhiệt độ -10～+40℃±5% ≤80℃ 3. Môi trường xung quanh: không có khí ăn mòn, dễ cháy, không có bụi dẫn điện lớn 2.2 Kích thước và Trọng lượng Kích thước 1: 1200mmx1200mmx1900mm Trọng lượng 1: <160kg Kích thước 2: 1405mmx700mmx1415mm Trọng lượng 2: <170kg III. Danh sách linh kiện và giới thiệu chi tiết 3.1 Bộ phận chính Số hiệu Tên gọi 1 Tua bin gió lai năng lượng gió-mặt trời và bộ phận nguồn sáng mô phỏng 2 Sàn thao tác thực hành 3 Tấm pin mặt trời lai năng lượng gió-mặt trời và bộ phận tua bin gió 3.2 Bộ phận hộp treo sản phẩm Số hiệu Tên gọi 1 Hộp treo tải bóng đèn 2-3 Hộp treo đồng hồ đo dòng điện và điện áp DC 4 Hộp treo đồng hồ đo dòng điện và điện áp DC 5 Hộp treo đồng hồ đo dòng điện và điện áp AC 6 Hộp treo biến tần 7 Hộp treo quạt hướng trục 8 Hộp treo bộ điều khiển lai năng lượng gió-mặt trời 3.3 Bộ phận hộp nguồn sản phẩm Số hiệu Tên gọi 1 Cầu dao tự động 2 Đèn báo nguồn và dây nối đất 3 Ổ cắm sáu lỗ AC220V 4 Công tắc nguồn quạt và bộ điều chỉnh tốc độ 5 Công tắc nguồn và bộ điều chỉnh nguồn sáng analog 6 Mô-đun pin 7 Vôn kế DC30V 8 Mô-đun đầu ra và đo lường của tấm pin quang điện 9 Đầu ra và đầu đo lường của tua-bin gió 3.4 Mặt sau của hộp treo Số Tên 1 Nguồn gió mô phỏng, giao diện nguồn sáng mô phỏng 2 Giao diện đầu vào tấm pin quang điện 1-4 3 Giao diện đầu vào phát điện gió IV.Danh sách cấu hình sản phẩm Số Tên QYT 1 Tua-bin gió lai năng lượng gió-mặt trời và bộ phận nguồn sáng mô phỏng 1 2Bộ phận máy phát điện và tấm pin mặt trời lai gió-mặt trời 1 3 Máy tập luyện năng lượng gió và mặt trời 1 4 Hộp treo bóng đèn 1 5 Hộp treo đồng hồ đo dòng điện và điện áp DC (50V 10A) 2 6 Hộp treo đồng hồ đo dòng điện và điện áp DC (50V 30A) 1 7 Hộp treo đồng hồ đo dòng điện và điện áp AC (250V 5A) 1 8 Hộp treo biến tần 1 9 Hộp treo quạt hướng trục 1 10 Hộp treo bộ điều khiển lai gió-mặt trời 1 11 Cáp điện 4mm, 1 mét, hai đầu màu đen10 12 Cáp điện 4mm, 1 mét, hai đầu màu đỏ 10 13 Cáp điện 4mm, 1 mét, hai đầu màu xanh 5 14 Cáp điện 4mm, 1 mét, hai đầu hai màu 5 15 Cáp điện 4mm, 1 mét, hai đầu màu vàng 5 16 Đường dây liên lạc 1 17 Cầu chì 5*20 5A 4 18 Cầu chì 5*20 10A 4 19 Cầu chì 6*30 30A 4 20 Cầu chì 6*30 30A 1 21 Bộ dụng cụ thợ điện gồm 17 dụng cụ 1 22 Bộ sạc 1 23 Đồng hồ vạn năng kỹ thuật số UA9205 1 V.Danh sách thí nghiệm Thí nghiệm 1 Thí nghiệm về đặc tính bảo vệ của pin sạc năng lượng mặt trời
