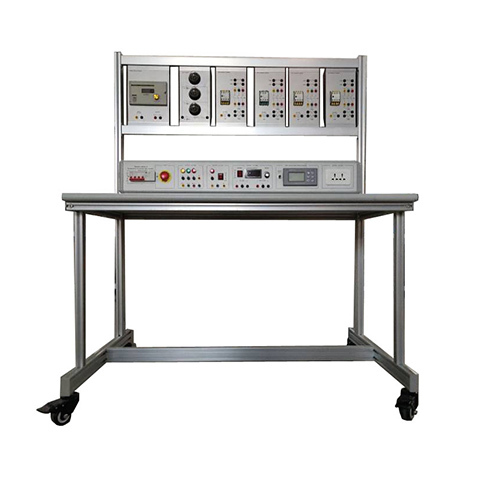

MR021E Trạm giảng dạy cơ bản về mạch điện với thiết bị dạy học tiếp xúc, bộ dụng cụ đào tạo trong lớp học, thiết bị đào tạo lưới điện thông minh. I. Tổng quan sản phẩm 1.1 Tổng quan Thiết bị đào tạo này bao gồm động cơ vòng trượt, động cơ không đồng bộ lồng sóc ba pha, động cơ kích thích hỗn hợp DC, động cơ Darland, bộ khởi động và các thiết bị khác. Thông qua các thí nghiệm liên quan, bạn có thể làm quen với động cơ cảm ứng vòng trượt, động cơ không đồng bộ lồng sóc ba pha và nguyên lý hoạt động của động cơ điện Darland, v.v. Thiết bị này giúp bồi dưỡng kiến thức và kỹ năng tương ứng cho sinh viên, phù hợp cho việc giảng dạy và đánh giá đào tạo kỹ năng của các chuyên ngành liên quan tại các trường cao đẳng nghề, đại học, trường trung cấp nghề và trường kỹ thuật. 1.2 Đặc điểm (1) Nền tảng đào tạo sử dụng khung cột bằng nhôm định hình, dụng cụ đo và nguồn điện đào tạo được tích hợp và lắp đặt liền mạch, mạch điện và các linh kiện được kết hợp trong một hộp treo. Mỗi bộ phận đều linh hoạt, tiện lợi khi sử dụng và không dễ bị hư hỏng. (2) Các mạch và thiết bị thí nghiệm được trang bị đầy đủ và có thể được sử dụng kết hợp để hoàn thành nội dung đào tạo của nhiều khóa học khác nhau. (3) Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt. II. Thông số hiệu suất (1) Nguồn điện đầu vào: AC 220V ± 10% ba pha năm hệ thống (2) Kích thước: 1575mm × 680mm × 835mm (3) Công suất toàn máy: <1KVA (4) Trọng lượng: <100kg (5) Điều kiện làm việc: nhiệt độ môi trường -10℃～+40℃, độ ẩm tương đối ＜85% (25℃) III. Cấu tạo sản phẩm 3.1 Hộp nguồn Hộp điều khiển nguồn sử dụng tấm nhôm định hình và cấu trúc hộp kín, được kết nối liền mạch với kệ dưới. 3.2 Bàn đào tạo Bàn đào tạo được đỡ bởi các cột nhôm định hình, và các bánh xe đa năng phía dưới có phanh, có thể di chuyển và định vị linh hoạt. Mặt bàn sử dụng ván ép mật độ cao dày 25mm, và bề mặt được xử lý bằng lớp phủ chống cháy ở nhiệt độ và áp suất cao, có cấu trúc chắc chắn và vẻ ngoài đẹp mắt. 3.3 Cấu hình bảng điều khiển nguồn (1) Đầu vào nguồn hệ thống ba pha năm dây, được điều khiển bởi cầu dao chống rò rỉ, được trang bị nút dừng khẩn cấp. Trong trường hợp khẩn cấp, nhấn nút dừng khẩn cấp và cầu dao sẽ ngắt nguồn. (2) Được trang bị nguồn DC đầu ra DC220V và đầu ra DC0-220V. (3) Được trang bị đèn báo nguồn, ổ cắm đầu ra nguồn và đầu nối đầu ra nguồn loại an toàn. (4) Nguồn điện AC tích hợp với chức năng bảo vệ ngắn mạch. (5) Được trang bị dụng cụ hiển thị mô-men xoắn và tốc độ, dùng để hiển thị mô-men xoắn và tốc độ của động cơ. 3.4 Mô-đun hộp treo Mô-đun này có thể đáp ứng nhu cầu của sinh viên thực hiện nhiều thí nghiệm khác nhau. Mỗi mô-đun thử nghiệm được làm theo kích thước tiêu chuẩn. Khi lắp đặt, hãy đưa đầu trên của mô-đun vào khe của thanh nhôm định hình phía trên, sau đó căn chỉnh đầu dưới của mô-đun với rãnh phía dưới và ấn xuống. Kẹp mô-đun vào thanh. Mô-đun hộp treo được thể hiện trong hình. 3.5 Thiết bị hỗ trợ (1) 4 hộp treo mô-đun công tắc tơ AC (2) 1 hộp treo mô-đun điều khiển phanh (3) 1 hộp treo mô-đun nút bấm (4) 1 hộp treo công tắc khởi động tam giác sao (5) 1 mô-đun bảo vệ khởi động động cơ ba pha (6) 1 nguồn điện điều chỉnh ba pha (7) 1 biến trở khởi động động cơ vòng trượt (8) 1 mô-đun khởi động động cơ Daland (10) 1 cơ cấu phanh tốc độ mô-men xoắn (11) 1 động cơ cảm ứng vòng trượt (12) 1 động cơ không đồng bộ lồng sóc ba pha (13) 1 động cơ hỗn hợp DC (14) 1 động cơ điện Daland (15) 30 dây cáp điện an toàn 4mm (16) 1 đồng hồ vạn năng IV. Có thể hoàn thành nội dung đào tạo (1) Đào tạo khởi động động cơ lồng sóc ba pha điều khiển bằng công tắc tơ AC (2) Đào tạo vận hành động cơ tiến và lùi điều khiển bằng công tắc tơ AC (3) Đào tạo khởi động động cơ Daland (4) Đào tạo khởi động động cơ kích thích hỗn hợp DC (5) Đào tạo khởi động động cơ cảm ứng vòng trượt V. Biện pháp phòng ngừa 1. Nguồn điện vào bàn thí nghiệm phải được kết nối đúng cách và tiếp đất phải tốt và đáng tin cậy. 2. Khi sử dụng, giữ tay khô ráo và sạch sẽ, chú ý không làm trầy xước bề mặt thiết bị bằng vật sắc nhọn. 3. Trong quá trình thí nghiệm, sau khi đấu dây đúng cách, người hướng dẫn phải xác nhận lại trước khi cấp điện cho thí nghiệm. Nghiêm cấm chạm vào các bộ phận mang điện bằng tay hoặc vật dẫn điện, vi phạm quy định sẽ phải chịu trách nhiệm nếu bị điện giật. 4. Phải tắt công tắc nguồn chính sau khi sử dụng bàn thí nghiệm và phải ngắt cầu dao. 5. Khi sử dụng, thiết bị đo trên bảng điều khiển của bàn thí nghiệm không được vượt quá phạm vi định mức. 6. Khi gặp sự cố khẩn cấp, bạn có thể nhấn công tắc dừng khẩn cấp, cầu dao sẽ tự động ngắt và cắt nguồn điện chính. Sau khi sự cố được khắc phục, bạn phải nhấn nút đặt lại trên cầu dao để cấp điện trở lại, nếu không thiết bị sẽ bị ngắt kết nối. Nếu thiết bị không hoạt động
