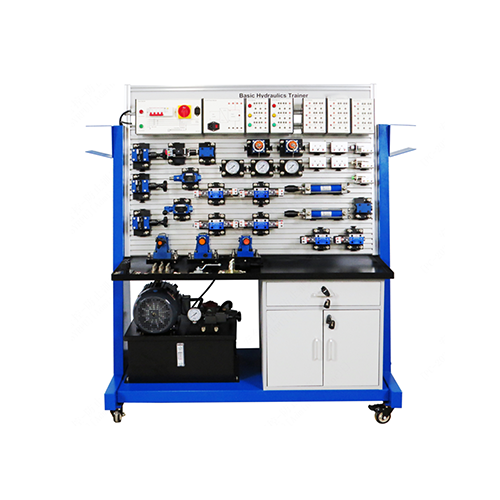

MR128M Thiết bị đào tạo cơ bản về thủy lực, thiết bị giảng dạy, thiết bị đào tạo công nghiệp, bàn thực hành đào tạo thủy lực. 1. Giới thiệu sản phẩm 1.1 Mô tả sản phẩm Thông qua bộ mô phỏng này, sinh viên có thể nắm vững cấu trúc của các bộ phận thủy lực, lý thuyết điều khiển mạch thủy lực, thiết kế mạch thủy lực và khả năng thực hành với các thiết bị mô phỏng thủy lực. Bộ mô phỏng này linh hoạt và sinh viên có thể tự thiết kế mạch thủy lực của riêng mình. 1.2 Đặc điểm sản phẩm Tương thích với tất cả các bộ phận thủy lực thông dụng: Mỗi bộ phận thủy lực được trang bị một tấm gắn, có thể dễ dàng và tự do đặt vào bộ phận thủy lực hợp kim nhôm trên bảng điều khiển (cấu trúc hợp kim nhôm với rãnh chữ "T" trên bảng điều khiển). Vòng dầu sử dụng khớp nối nhanh; dễ dàng tháo lắp và không bị rò rỉ. Thông qua bộ thiết bị đào tạo thực hành này, bạn có thể tiến hành các mạch điều khiển thủy lực và các thí nghiệm ứng dụng cơ bản tương ứng. Chúng cũng có thể được tích hợp với nhau để thực hiện các thí nghiệm điều khiển điện thủy lực. 2. Thông số kỹ thuật 2.1 Thông số kỹ thuật Thông số nguồn điện: AC 3 pha 5 dây 380V±10% 50Hz 2.2 Kích thước và trọng lượng Kích thước: 1400mm×700mm×1650mm Trọng lượng: <400kg 3. Tên và chức năng của các bộ phận sản phẩm 3.1 Thân máy chính STT Tên 1 Khung 2 Trạm thủy lực 3 Tủ 4 Bánh xe đa năng 3.2 Bộ phận điện của sản phẩm STT Tên 1 Mô-đun nguồn chính 2 Mô-đun biến tần 3 Mô-đun nút bấm 4 Mô-đun rơle 3.3 Phụ kiện sản phẩm STT Tên 1 Cáp kết nối an toàn 2mm 100CM Màu đỏ 2 Cáp kết nối an toàn 2mm 100CM Màu đen 3 Ống dẫn dầu, 600mm 4 Ống dẫn dầu, 1000mm 5 Ống dẫn dầu, 1500mm 6 Cờ lê lục giác mở rộng (9 cái) 7 Cáp kết nối nguồn 8 Đầu nối cái 3.4 Giới thiệu về các thành phần thủy lực 1. Xi lanh thủy lực tác động kép 2. Van tiết lưu 3. Van tiết lưu một pha 4. Van giảm áp tác động trực tiếp 5. Van đảo chiều điện từ ba vị trí bốn chiều điều khiển điện kép 6. Van hành trình 7. Van đảo chiều thủ công hai vị trí bốn chiều 8. Van điều chỉnh tốc độ 9. Van giảm áp dẫn hướng 10. Trình tự van (loại điều khiển) 11. Van kiểm tra điều khiển thủy lực 12. Van giảm áp (loại điều khiển) 13. Van một chiều 14. Rơle áp suất 15. Khối phân phối dầu có đồng hồ đo áp suất 16. Cảm biến điện dung 17. Cảm biến cảm ứng 18. Cảm biến quang điện 19. Công tắc vi mô 20. Trạm thủy lực 21. Van đảo chiều điện từ đơn bốn chiều hai vị trí 4. Danh sách cấu hình sản phẩm STT Tên Số lượng 1 Xi lanh thủy lực tác động kép 2 2 Van tiết lưu 2 3 Van tiết lưu kiểm tra 2 4 Van giảm áp tác động trực tiếp 3 5 Van điều hướng điện từ bốn chiều ba vị trí (M) 1 6 Ba vị trí Van điều hướng điện từ bốn chiều (O) 1 7 Van điều hướng điện từ bốn chiều ba vị trí (Y) 1 8 Van điều hướng điện từ bốn chiều ba vị trí (H) 1 9 Van hành trình 1 10 Van điều hướng điện từ bốn chiều hai vị trí điều khiển bằng một van điện từ 2 11 Van điều hướng thủ công bốn chiều hai vị trí 1 12 Van điều khiển tốc độ 2 13 Van xả áp điều khiển bằng khí nén 1 14 Van trình tự (khí nén) 1 15 Van kiểm tra điều khiển thủy lực 2 16 Van giảm áp (van điều khiển) 1 17 Van một chiều 1 18 Rơle áp suất 1 19 Van ba chiều 6 20 Van năm chiều 4 21 Đồng hồ đo áp suất Glycerin 3 22 Van bi thủy lực 1 23 Cảm biến điện dung 1 24 Cảm biến cảm ứng 1 25 Cảm biến quang điện 1 26 Công tắc vi mô 4 27 Trạm thủy lực bơm bánh răng 1 28 Mô-đun nguồn chính 1 29 Mô-đun biến tần 1 30 Mô-đun nút bấm 1 31 Mô-đun rơle 1 32 Ống dẫn dầu thủy lực 0,6m 6 33 Ống dẫn dầu thủy lực 1m 10 34 Ống dẫn dầu thủy lực 1,5m 2 5. Danh sách thí nghiệm hướng dẫn sản phẩm (xem hướng dẫn thí nghiệm để biết chi tiết) (1) Thí nghiệm van điện từ đảo chiều một chiều bốn vị trí hai chiều (2) Thí nghiệm van điện từ đảo chiều hai chiều bốn vị trí ba chiều (3) Thí nghiệm cảm biến điện dung (4) Thí nghiệm rơle áp suất (5) Thí nghiệm van điều khiển tốc độ (6) Thí nghiệm van tiết lưu (7) Dầu Thí nghiệm khối van phân phối với đồng hồ đo áp suất (8) Thí nghiệm van di chuyển (9) Thí nghiệm van kiểm tra điều khiển thủy lực (10) Thí nghiệm van xả áp tác động trực tiếp (11) Thí nghiệm van đảo chiều thủ công bốn chiều hai vị trí (12) Thí nghiệm van kiểm tra (13) Thí nghiệm van xả áp điều khiển (14) Thí nghiệm van giảm áp điều khiển (15) Thí nghiệm van tuần tự (16) Thí nghiệm van bi chuyển mạch
