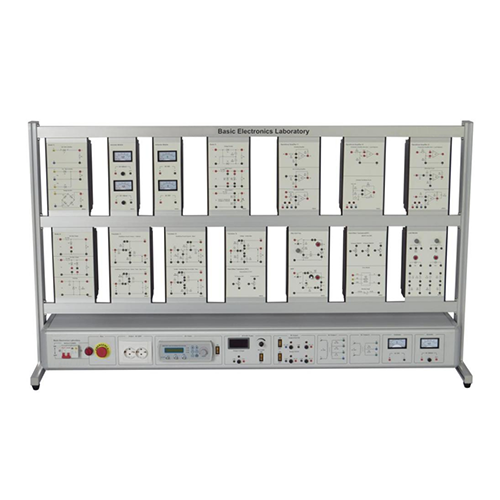

MR053E Phòng thí nghiệm điện tử cơ bản, thiết bị đào tạo nghề, mô hình hướng dẫn, thiết bị phòng thí nghiệm điện. I. Tổng quan sản phẩm 1.1 Tổng quan Bộ dụng cụ thực hành này bao gồm nhiều thí nghiệm điện tử khác nhau nhằm bồi dưỡng kiến thức và kỹ năng tương ứng cho sinh viên, phù hợp cho việc giảng dạy, đào tạo kỹ năng và đánh giá trong các chuyên ngành liên quan tại các trường cao đẳng nghề, cao đẳng kỹ thuật, trường trung cấp nghề và trường kỹ thuật. 1.2 Đặc điểm 1. Nền tảng đào tạo sử dụng kết cấu khung cột bằng nhôm, nguồn điện được tích hợp sẵn, an toàn, tiện lợi khi sử dụng và không dễ bị hư hỏng. 2. Hộp treo mạch điện được cấu hình đầy đủ và có thể sử dụng kết hợp, nội dung sửa lỗi và đào tạo hoàn chỉnh. 3. Các hộp treo mạch điện liên quan có thể được thiết lập linh hoạt cho các đối tượng thí nghiệm để đáp ứng yêu cầu của người dùng khác nhau. 4. Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt. II. Thông số hiệu năng Nguồn điện đầu vào: một pha ba dây 220V±10% 50Hz Kích thước: 1650mm*450mm*990mm Trọng lượng: <64kg Điều kiện làm việc: Nhiệt độ môi trường: -10℃～+40℃ Độ ẩm tương đối: <85% (25℃) III. Danh sách linh kiện và giới thiệu chi tiết 3.1 Các bộ phận chính Số thứ tự Tên 1 Hộp treo điốt số 1 2 Hộp treo ampe kế 3 Hộp treo vôn kế 4 Hộp treo điốt số 3 5 Hộp treo mạch khuếch đại thuật toán số 1 6 Hộp treo mạch khuếch đại thuật toán số 3 7 Hộp treo mạch khuếch đại thuật toán số 2 8 Hộp treo điốt số 2 9 Hộp treo transistor số 1 10 Hộp treo transistor số 2 11 Hộp treo transistor số 3 12 Hộp treo thyristor hai chiều 13 Hộp treo transistor hiệu ứng trường 14 Tải Hộp treo 3.2 Bộ phận hộp nguồn Số hiệu Tên 1 Cầu dao 2P có bảo vệ chống rò rỉ 2 Đèn báo đỏ 3 Nút khẩn cấp 4 Ổ cắm kiểu Châu Âu 5 Máy phát tín hiệu 6 Nút công tắc 7 Vôn kế 8 Núm điều chỉnh 9 Đèn báo 10 Cầu chì 11 Nút công tắc 12 Mô-đun nguồn DC 12V 13 Mô-đun đầu ra AC 14 Mô-đun đầu ra AC 15 Mô-đun nguồn DC 5V 16 Vôn kế 17 Ampe kế 3.3 Phụ kiện Số hiệu Tên Số lượng 1 Dây điện 2mm 50CM màu đen 10 2 Dây điện 2mm 100CM màu đỏ 10 3 Dây điện 2mm 100CM màu xanh dương 5 4 Dây điện 2mm 100CM màu đen 5 5 Dây điện 2mm 100CM màu vàng 5 6 Đồng hồ vạn năng 1 7 Cầu chì 0.1A 5*20 6 8 Cầu chì 0.5A 5*20 6 9 Ống cầu chì 3A 5*20 10 10 Cáp máy hiện sóng 1 11 Cáp điện 2mm đầu kẹp màu đen 1 12 Cáp điện 2mm đầu kẹp màu đỏ 1 3.5 Giới thiệu về chức năng của các thành phần IV. Danh sách thí nghiệm Thí nghiệm 1: Thí nghiệm chỉnh lưu bán sóng Thí nghiệm 2: Thí nghiệm chỉnh lưu toàn sóng Thí nghiệm 3: Thí nghiệm chỉnh lưu cầu Thí nghiệm 4: Mạch khuếch đại cực góp chung Thí nghiệm 5: Thí nghiệm mạch kẹp thuận Thí nghiệm 6: Thí nghiệm mạch vi sai Thí nghiệm 7: Thí nghiệm mạch tích phân Thí nghiệm 8: Thí nghiệm mạch cộng Thí nghiệm 9: Thí nghiệm transistor hiệu ứng trường loại N Thí nghiệm 10: Thí nghiệm mạch điện áp gấp 10 lần Thí nghiệm 11: Thí nghiệm mạch song song diode Zener (ổn định) Thí nghiệm 12: Thí nghiệm mạch nối tiếp diode Zener (ổn định) Thí nghiệm 13: Thí nghiệm mạch thyristor một chiều Thí nghiệm 14: Thí nghiệm mạch diode và triac hai chiều Thí nghiệm 15: Thí nghiệm mạch giới hạn một chiều Thí nghiệm 16: Thí nghiệm mạch khuếch đại cực gốc chung Thí nghiệm 17: Thí nghiệm mạch khuếch đại cực phát chung Thí nghiệm 18: Mạch ổn định điện áp cực phát chung Thí nghiệm kiểm tra mạch khuếch đại phân cực Thí nghiệm 19 Thí nghiệm kiểm tra mạch khuếch đại chia điện áp cực góp chung Thí nghiệm 20 Thí nghiệm kiểm tra mạch phát hiện điểm không Thí nghiệm 21 Thí nghiệm kiểm tra mạch phát hiện điểm khác không Thí nghiệm 22 Thí nghiệm kiểm tra mạch dao động
